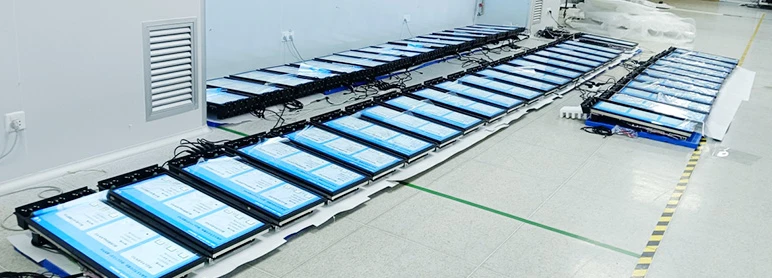

Tecnologia di visualizzazione digitale
I sistemi di display a barra LCD da 28 pollici con funzionalità di schermo double-raggiungono livelli senza precedenti nell'innovazione dei display

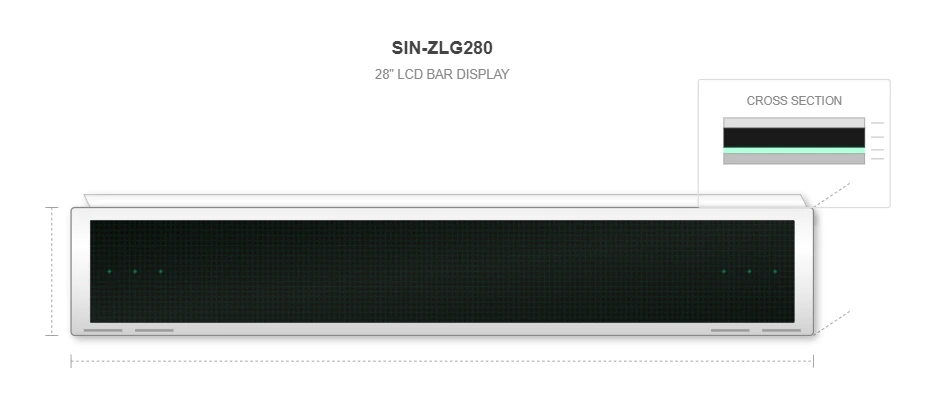

Ingegneria di precisione nell'eccellenza produttiva

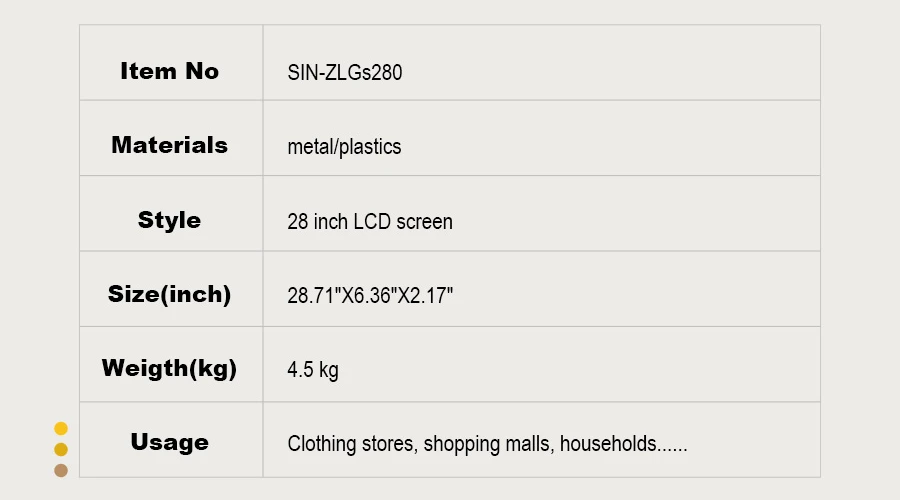

La produzione di un display a barra LCD da 28 pollici richiede un'eccezionale attenzione ai dettagli e capacità tecnologiche avanzate. Il modello SIN-ZLGs280 esemplifica questa precisione con le sue dimensioni meticolosamente realizzate di 729,2x161,6x55 mm, che rappresentano un perfetto equilibrio tra forma e funzionalità.

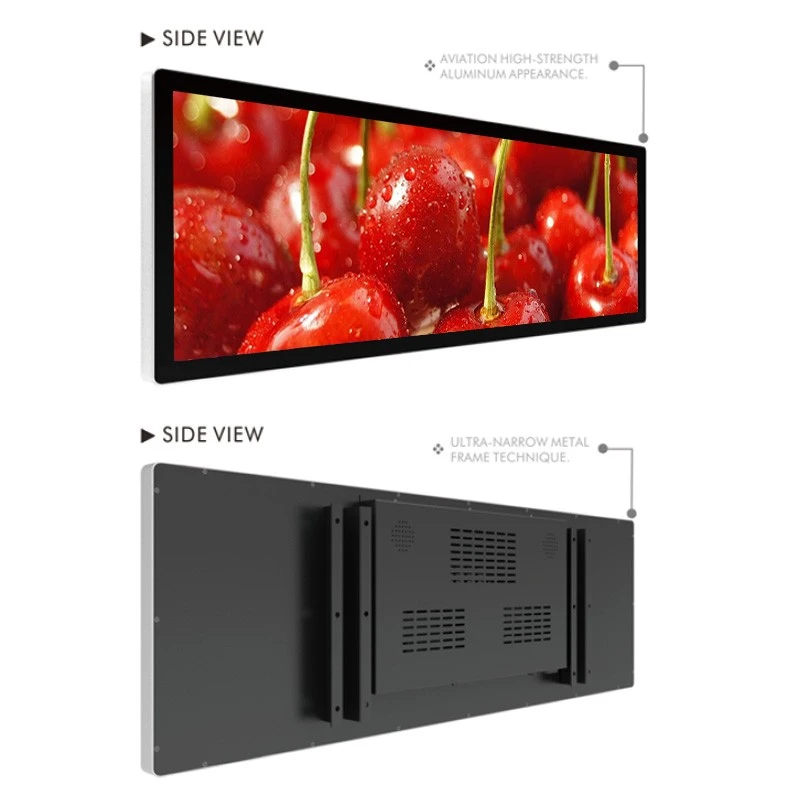

Questo design raggiunge un profilo ultra-sottile che massimizza lo spazio sullo schermo mantenendo l'integrità strutturale grazie alla struttura in alluminio-di tipo aeronautico.

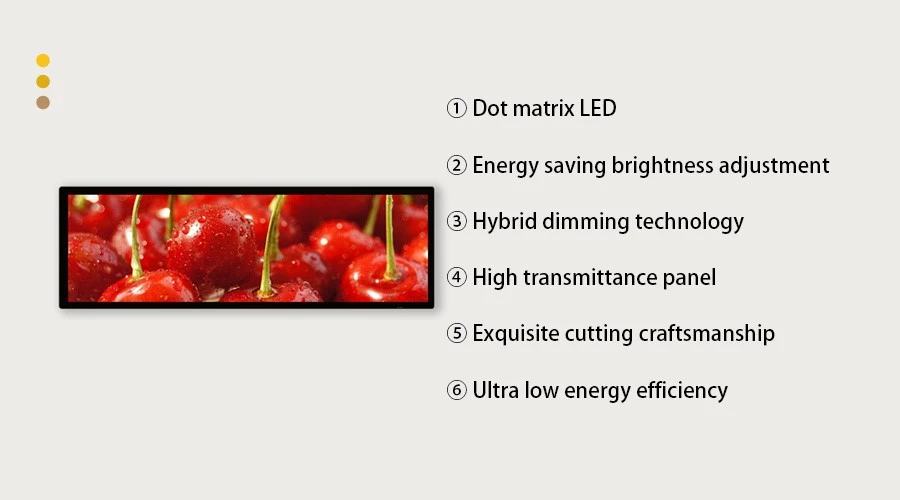

Il fondamento di qualsiasi sistema di visualizzazione superiore risiede nella tecnologia dei pannelli. I produttori moderni utilizzano la tecnologia LED a matrice di punti combinata con configurazioni TFT (Thin Film Transistor) avanzate per ottenere prestazioni visive notevoli.
L'implementazione di una risoluzione 1920×360 ottimizzata specificatamente per le applicazioni Bar Display garantisce una resa dei contenuti cristallina-chiara sul formato dello schermo allungato. Questa risoluzione, sebbene non convenzionale rispetto ai display standard, si adatta perfettamente alle proporzioni uniche che questi sistemi specializzati richiedono per una presentazione ottimale delle informazioni.

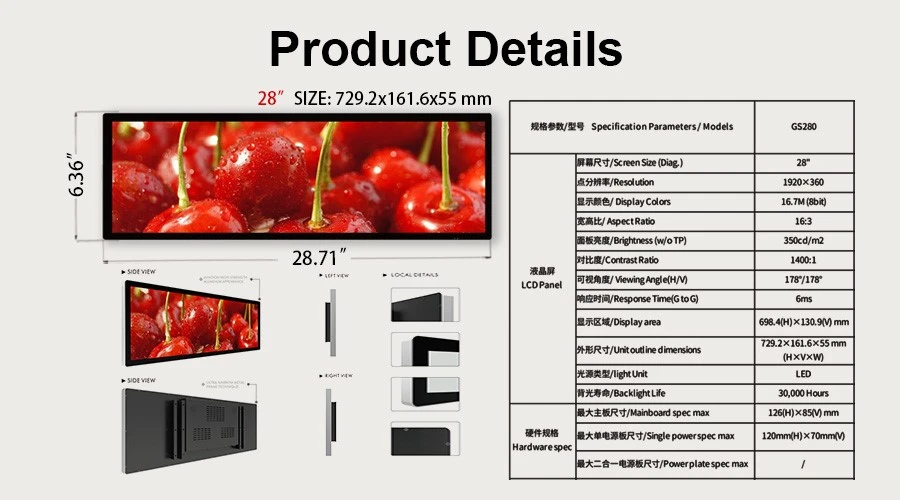

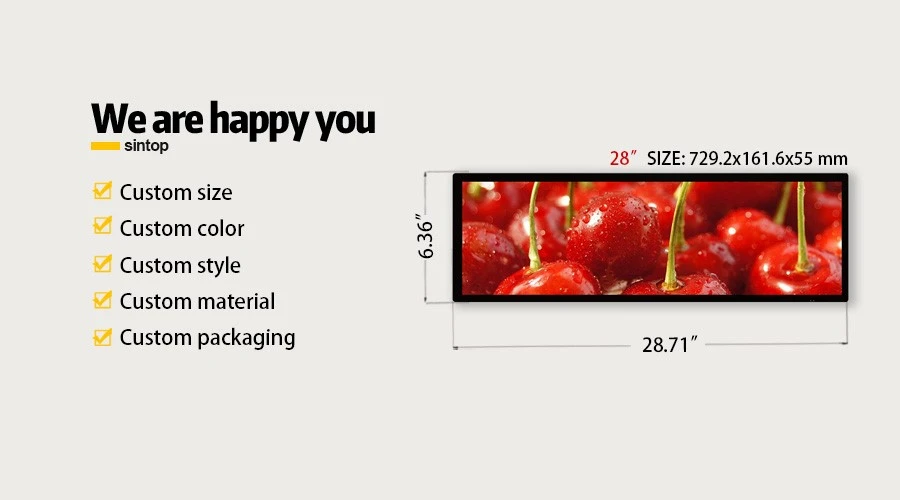

Dimensioni
729,2×161,6×55mm
Risoluzione
1920 × 360
Costruzione
Alluminio-di grado aeronautico
Tecnologia
LED a matrice di punti + TFT
Metriche delle prestazioni ottiche
Luminosità 350 cd/m²
Rapporto di contrasto 1400:1
Profondità colore 16,7 milioni di colori
Tempo di risposta 6ms
Angolo di visione 178 gradi/178 gradi
La tecnologia di regolazione ibrida regola automaticamente i livelli di luminosità in base alle condizioni di luce ambientale e ai requisiti di contenuto.

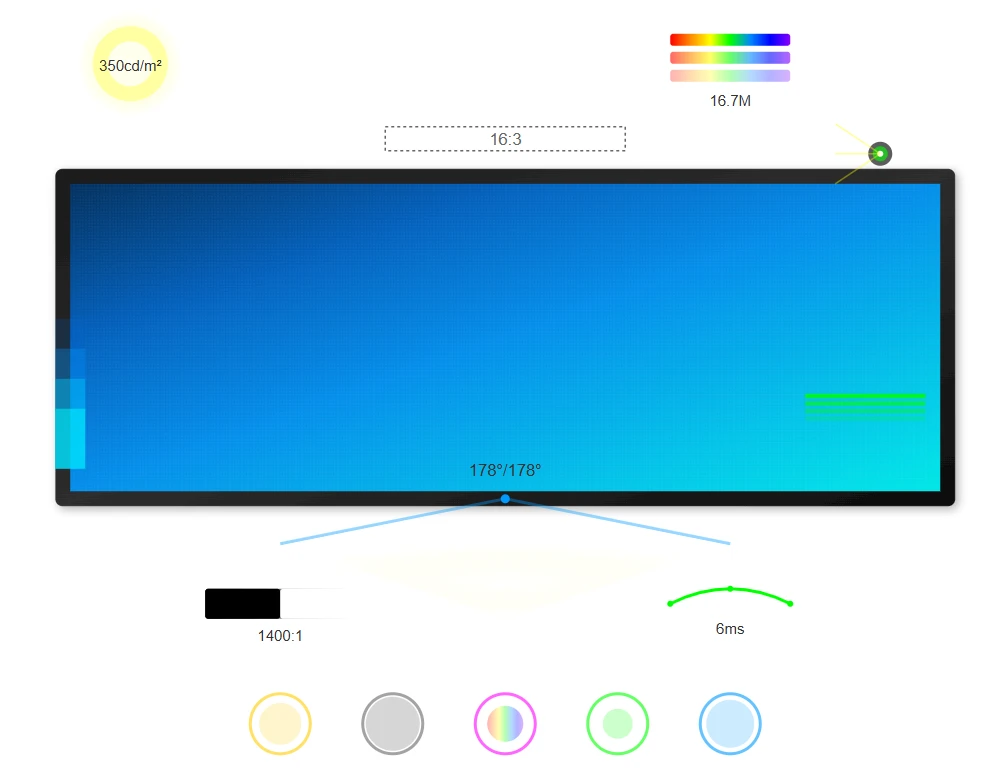

Tecnologia avanzata del pannello e prestazioni ottiche
Il cuore di questo sofisticato sistema incorpora la tecnologia avanzata del pannello LCD che funziona con proporzioni 16:3, una specifica studiata appositamente per ambienti commerciali e di vendita al dettaglio.
Le specifiche di luminosità di 350cd/m² rappresentano un equilibrio attentamente calibrato, garantendo visibilità in varie condizioni di illuminazione mantenendo l'efficienza energetica. Questo display a barre raggiunge un'eccezionale riproduzione dei colori con una profondità di colore di 16,7 milioni (8 bit), consentendo una rappresentazione dei colori vibrante e accurata, fondamentale per le applicazioni di visualizzazione di informazioni e pubblicità.
Il rapporto di contrasto di 1400:1 in questo sistema avanzato dimostra l'impegno del produttore nei confronti della qualità dell'immagine. Questa specifica garantisce neri profondi e bianchi brillanti, creando contenuti visivi dinamici che catturano l'attenzione negli ambienti di vendita al dettaglio competitivi.
La specifica dell'angolo di visione di 178 gradi/178 gradi significa che questo display a barra mantiene una qualità dell'immagine costante indipendentemente dalla posizione dello spettatore, un fattore critico per le applicazioni di visualizzazione pubblica in cui il pubblico si avvicina da varie angolazioni.
L'ottimizzazione del tempo di risposta a 6 ms per questo sistema previene il motion blur e gli effetti ghosting, particolarmente importanti durante la visualizzazione di contenuti dinamici o annunci video. Questa risposta rapida garantisce transizioni fluide e una resa del movimento nitida, migliorando l'esperienza visiva complessiva
Eccellenza del processo produttivo

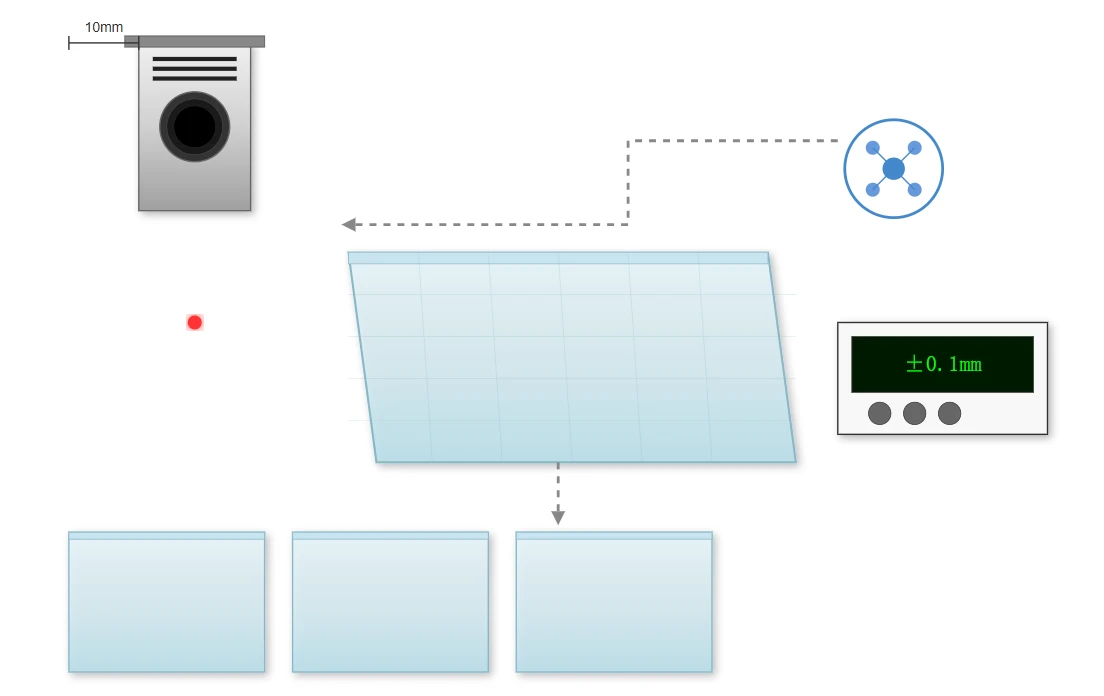

Preparazione del substrato
La fase iniziale inizia con la preparazione del substrato, dove i pannelli di vetro ultra-puri vengono sottoposti a rafforzamento chimico e taglio di precisione. L'impianto di produzione utilizza la tecnologia di taglio laser per ottenere tolleranze entro ±0,1 mm, garantendo un perfetto allineamento dei pannelli e un assemblaggio senza interruzioni.

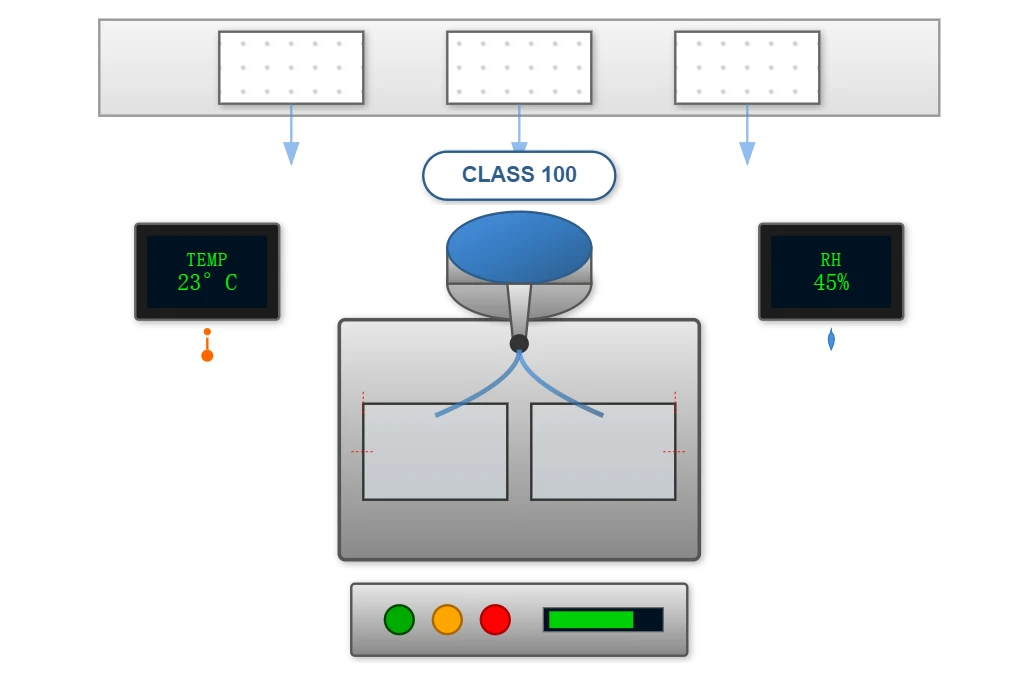

Iniezione di cristalli liquidi
Il processo di iniezione di cristalli liquidi per la produzione richiede ambienti puliti che mantengano gli standard di Classe 100. I sistemi di controllo della temperatura e dell'umidità mantengono condizioni ottimali durante tutto il processo di assemblaggio, con temperature mantenute a 23 gradi ±1 grado e umidità al 45% ±5%. Questi rigorosi controlli ambientali prevengono la contaminazione e garantiscono un allineamento coerente dei cristalli liquidi su tutta la superficie.

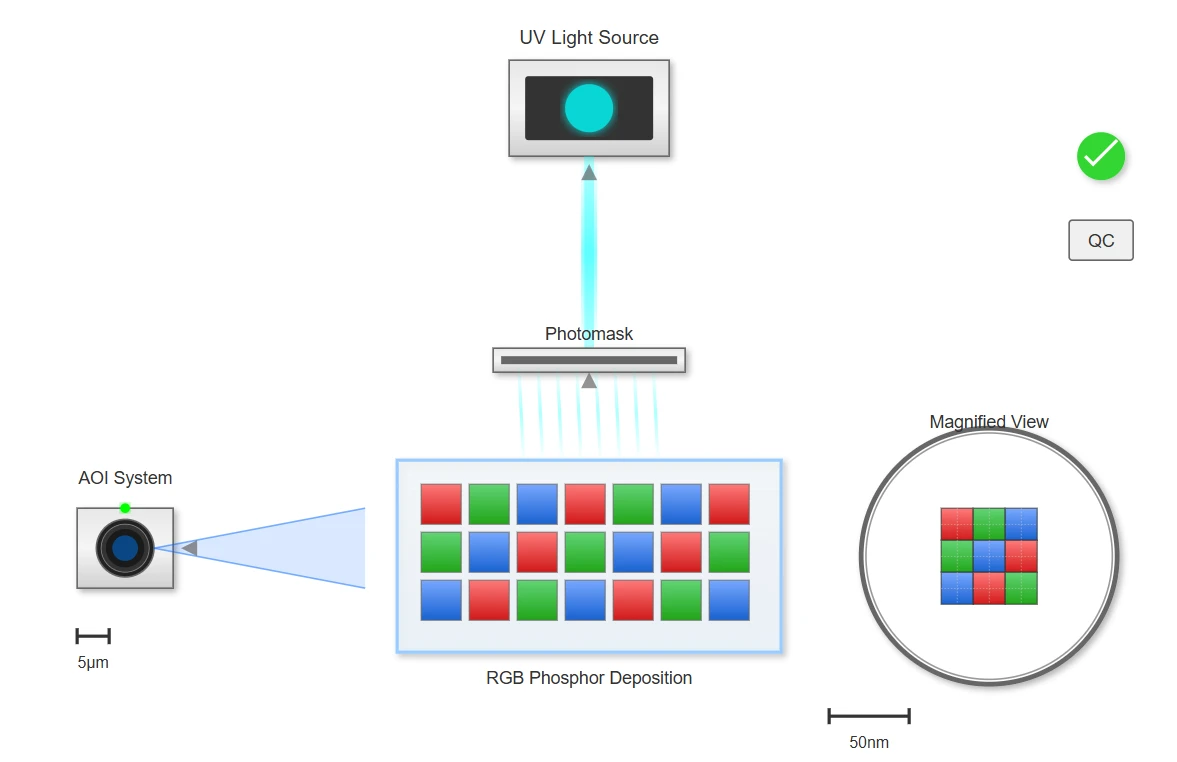

Applicazione filtro colore
L'applicazione del filtro colorato nella produzione utilizza tecniche fotolitografiche avanzate. Ogni pixel contiene fosfori rossi, verdi e blu depositati con precisione, con una precisione di deposizione misurata in nanometri. Il processo di produzione comprende più punti di controllo della qualità in cui ciascun display a barra viene sottoposto a ispezione ottica utilizzando sistemi di visione automatizzati in grado di rilevare difetti piccoli fino a 5 micrometri.

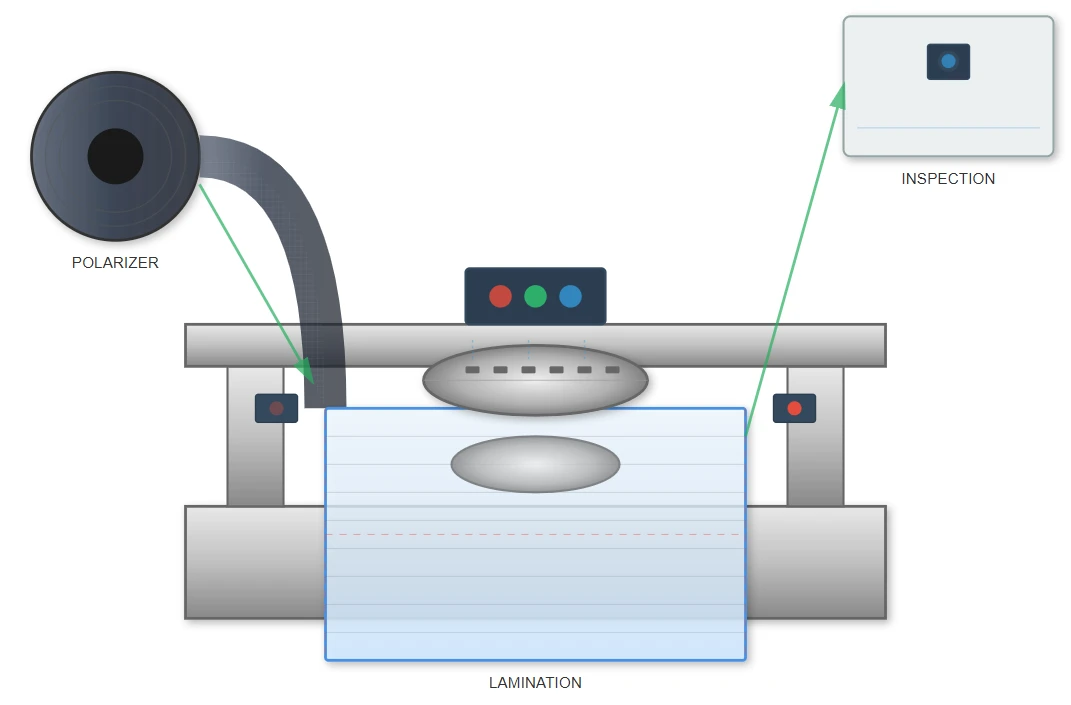

Attacco polarizzatore
La fase di attacco del polarizzatore rappresenta un altro passaggio critico della produzione. Le pellicole polarizzanti ad alta-trasmissione vengono applicate utilizzando apparecchiature di laminazione di precisione che eliminano le bolle d'aria e garantiscono un'adesione uniforme su tutta la superficie. La precisione dell'allineamento del polarizzatore influisce direttamente sul rapporto di contrasto e sulle prestazioni dell'angolo di visione, rendendo questo passaggio fondamentale per raggiungere specifiche di livello-professionale.

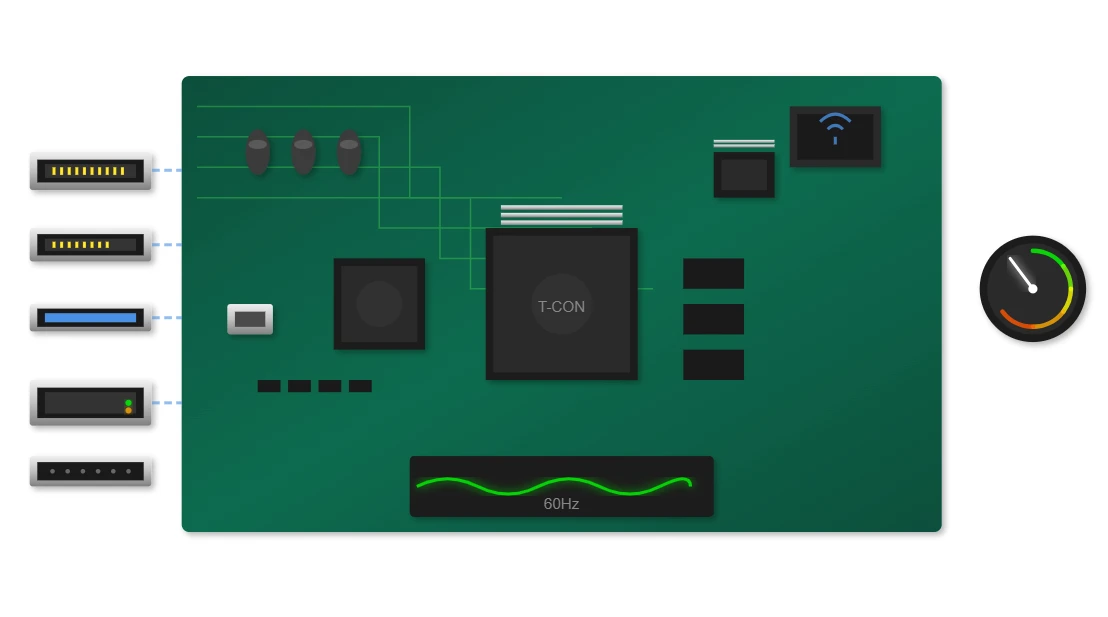

Sistemi di integrazione e controllo elettronici
La struttura elettronica di questo Bar Display incorpora sofisticati circuiti di pilotaggio e sistemi di controllo. L'integrazione di controller di temporizzazione avanzati (T-CON) garantisce un indirizzamento preciso dei pixel e una gestione della frequenza di aggiornamento su tutto il pannello.
Funzionando a frequenze di aggiornamento standard di 60 Hz, il sistema mantiene prestazioni prive di sfarfallio-fondamentali per periodi di visione prolungati nelle applicazioni commerciali.
Efficienza energetica
Potenza massima: 120 W (bifacciale-)
Potenza in standby: <1 W
Efficienza energetica-leader del settore
Opzioni di connettività
HDMI
DisplayPort
Ethernet
Senza fili
USB
RS-232
Confronto del consumo energetico tra display standard e display a barra LCD da 28".
Gamma dell'ambiente operativo
Intervallo di temperatura da 0 gradi a 50 gradi
Tolleranza all'umidità dal 10% all'85% di umidità relativa
Valutazione MTBF 30.000 ore

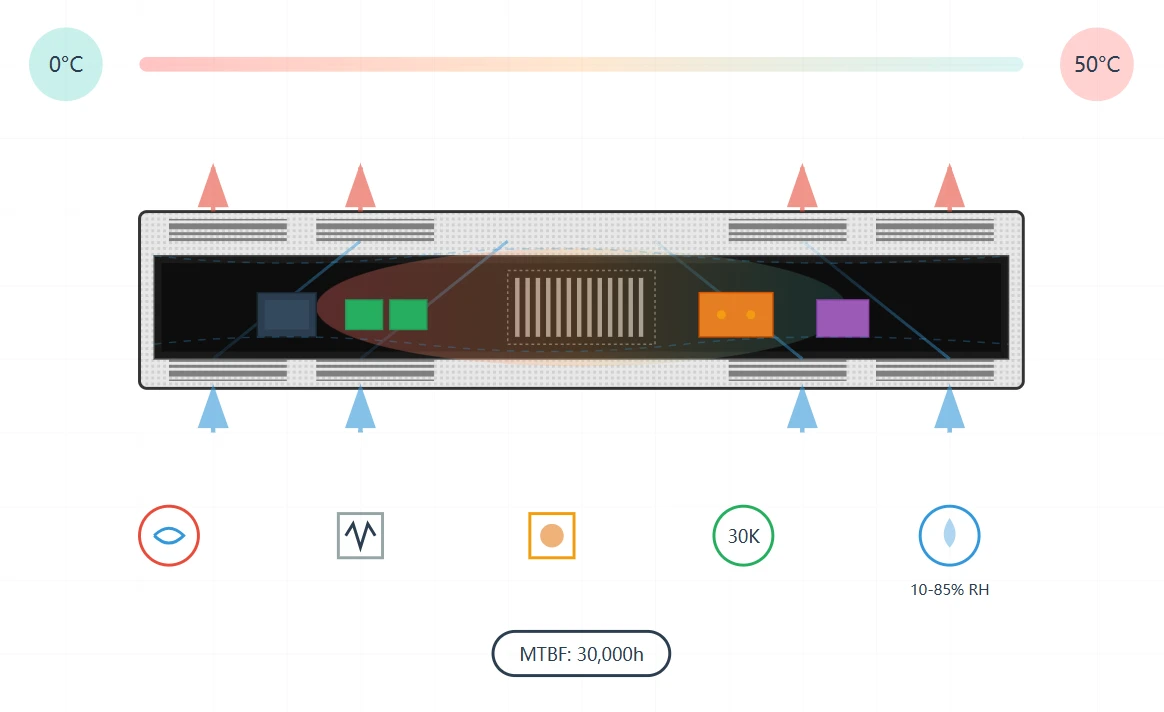

Ingegneria della gestione termica e dell'affidabilità
La gestione termica rappresenta un aspetto critico della progettazione e della produzione. Il fattore di forma allungato di un display a barra presenta sfide termiche uniche, che richiedono soluzioni di raffreddamento innovative.
L'implementazione del raffreddamento passivo attraverso il posizionamento strategico della ventilazione e l'integrazione del dissipatore di calore garantisce temperature operative ottimali senza i requisiti di rumore e manutenzione dei sistemi di raffreddamento attivi.
Il design del telaio incorpora dati di modellazione termica per ottimizzare i modelli di flusso d'aria. Le simulazioni fluidodinamiche computazionali guidano il posizionamento delle fessure di ventilazione e il posizionamento dei componenti interni per massimizzare l'efficienza del raffreddamento convettivo.
Il risultato è un sistema in grado di funzionare in continuo a temperature ambiente comprese tra 0 gradi e 50 gradi, mantenendo la temperatura dei componenti entro limiti operativi sicuri.
Protocolli di test di affidabilità
Test di vita accelerati in varie condizioni
Cicli termici tra intervalli di temperature estremi
Valutazione della resistenza alle vibrazioni per la durabilità nel trasporto
Test di burn-in a temperature elevate
Procedure di screening dello stress ambientale
Scenari applicativi-del mondo reale

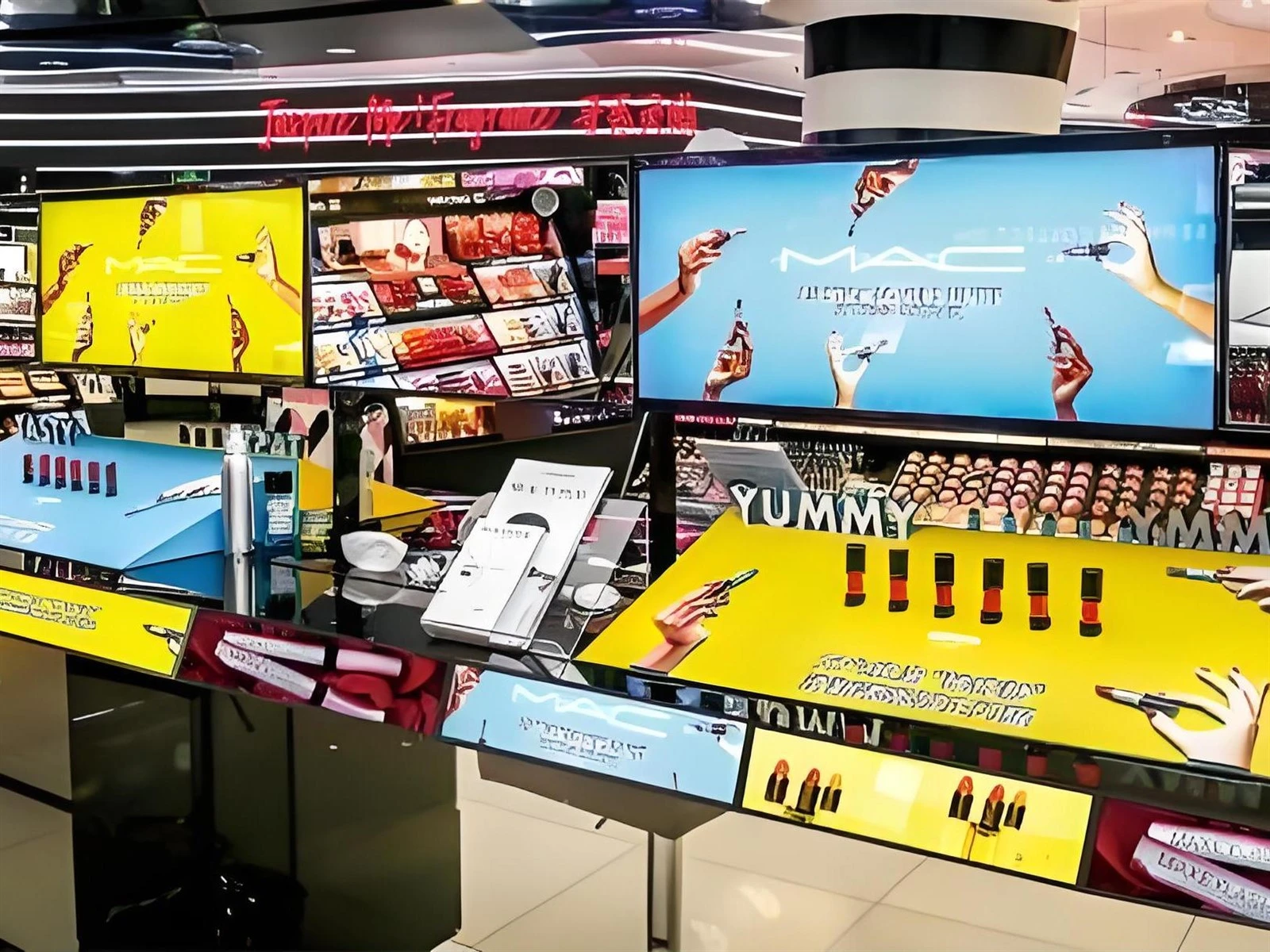

Ambienti di vendita al dettaglio
Negli ambienti di vendita al dettaglio, questi sistemi fungono da soluzioni dinamiche di visualizzazione a bordo scaffale-, fornendo aggiornamenti sui prezzi-in tempo reale e contenuti promozionali direttamente nel punto di acquisto. Il formato allungato si integra perfettamente con le dimensioni standard degli scaffali, creando una soluzione integrata di merchandising digitale.

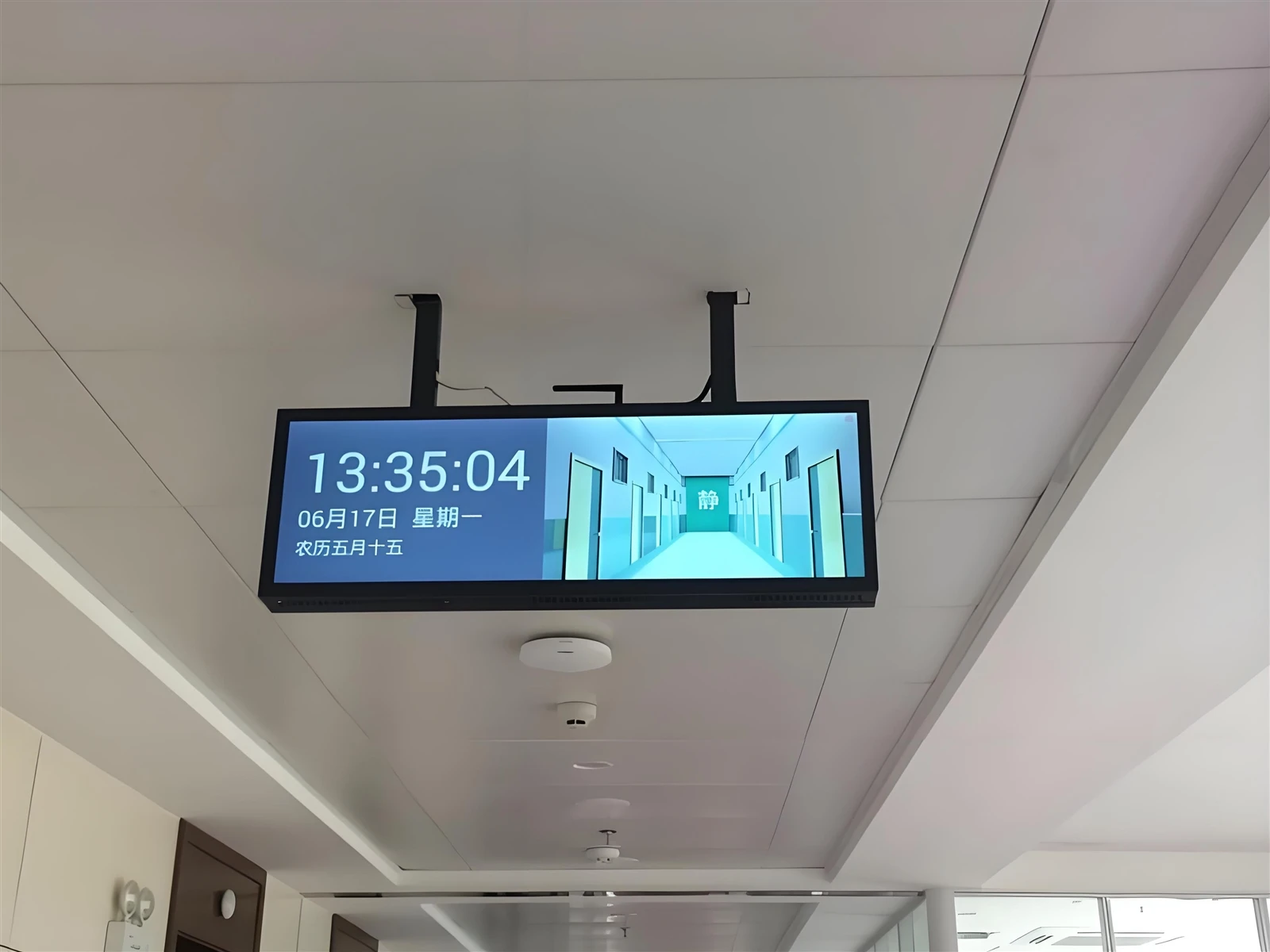

Hub di trasporto
Gli aeroporti e le stazioni ferroviarie utilizzano questi display per le informazioni sulle partenze e sugli arrivi, con il formato ampio che fornisce un'eccellente visibilità per i sistemi di informazione dei passeggeri. L'elevata luminosità garantisce la leggibilità anche in ambienti luminosi e illuminati naturalmente.

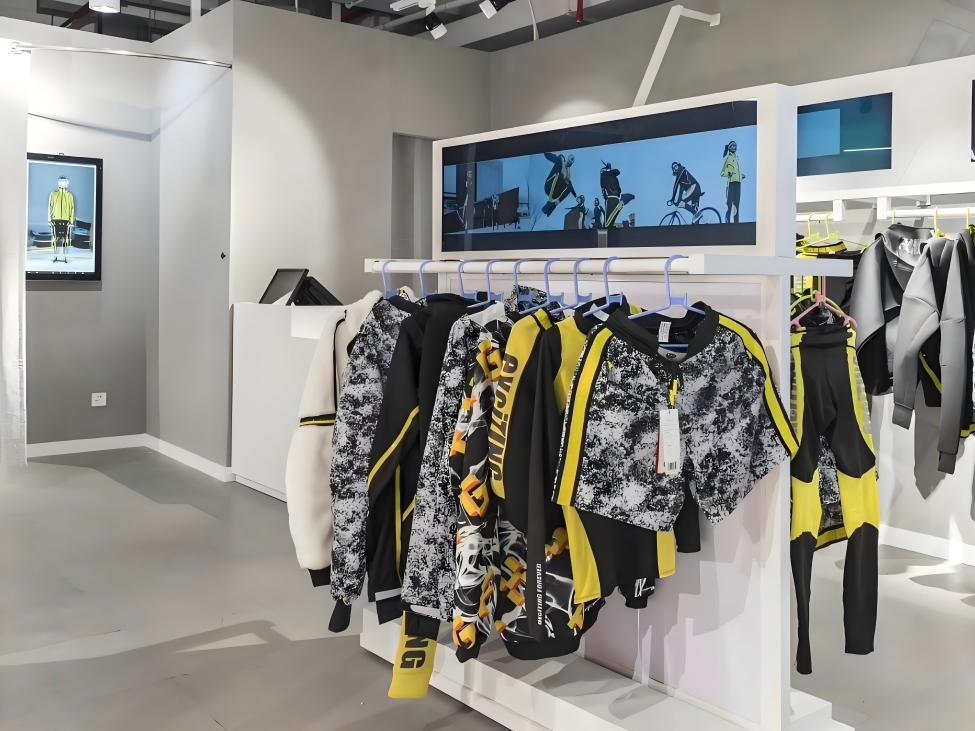

Ambienti aziendali
Ambienti di vendita al dettaglio di moda Negli ambienti di vendita al dettaglio di moda, il Bar Display funziona come un sofisticato strumento di merchandising. I negozi di abbigliamento dotati di questi sistemi possono mostrare offerte promozionali, collezioni stagionali e aggiornamenti dell'inventario in tempo reale-. Gli espositori migliorano l'esperienza di acquisto presentando suggerimenti di stile, disponibilità di taglie e articoli di tendenza in tutto il negozio.

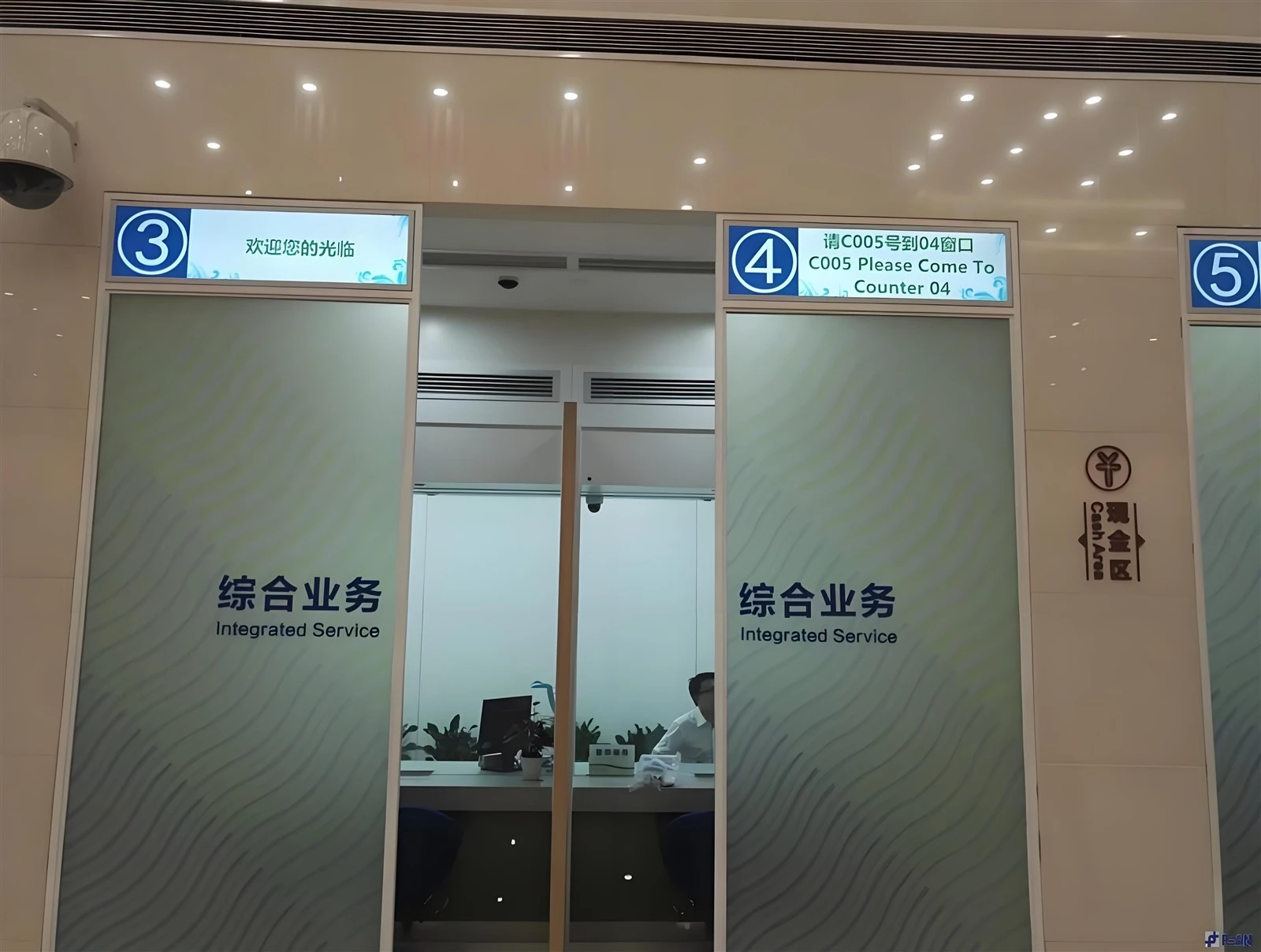

Bancario e finanziario
Il settore bancario e finanziario ha adottato questa tecnologia per la gestione delle code e le applicazioni di visualizzazione delle tariffe. La capacità di mostrare più flussi di dati contemporaneamente lo rende ideale per visualizzare i tassi di cambio e i titoli azionari.
Gestione dei contenuti e ottimizzazione della visualizzazione
L'utilizzo efficace di questa tecnologia richiede sofisticate strategie di gestione dei contenuti. Le proporzioni uniche richiedono contenuti appositamente formattati che massimizzano lo spazio disponibile sullo schermo. La creazione di contenuti professionali per queste applicazioni implica la comprensione delle distanze e degli angoli di visione tipici degli ambienti di installazione.
La pianificazione dinamica dei contenuti per questi sistemi consente la rotazione dei contenuti basata sul tempo-in linea con le operazioni aziendali e i modelli di traffico dei clienti. I sistemi avanzati di gestione dei contenuti supportano layout multi-zona, consentendo la visualizzazione simultanea di diversi tipi di contenuto sulla superficie. Questa funzionalità trasforma il Bar Display in una piattaforma di comunicazione versatile in grado di fornire messaggi mirati a un pubblico specifico.
L'integrazione dei feed di dati nei sistemi di contenuti consente la visualizzazione delle informazioni-in tempo reale. Sia che mostri feed di social media, aggiornamenti di notizie o metriche aziendali, il sistema diventa un portale di informazioni dinamico. La capacità di integrazione con varie origini dati tramite API e feed RSS garantisce che il contenuto rimanga aggiornato e pertinente.
Funzionalità di gestione dei contenuti
Contenuto programmato
Rotazione dei contenuti-basata sul tempo
Aggiornamenti in tempo reale-
Integrazione dei dati in tempo reale
Analitica
Metriche delle prestazioni dei contenuti
Layout multi-zona
Visualizzazione simultanea dei contenuti
Gestione remota
Sistema di controllo-basato su cloud
Supporto multi-lingue
Distribuzione globale dei contenuti

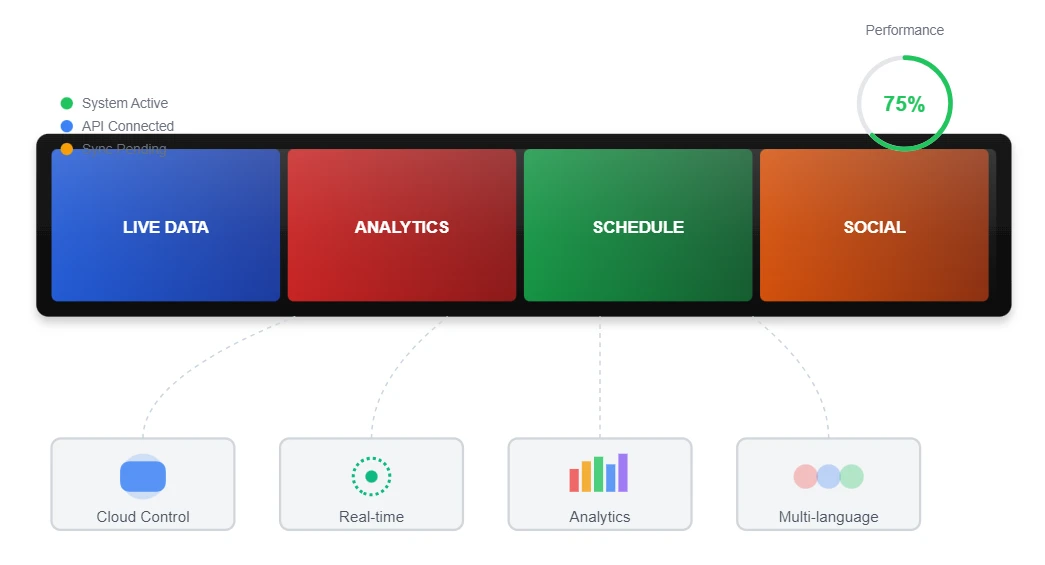

Configurazione dell'area contenuti
Il formato allungato consente la suddivisione in zone dei contenuti creativi, consentendo la visualizzazione simultanea di più tipi di informazioni mantenendo l'armonia visiva.
Dimensioni di contenuto ottimali
Risoluzione consigliata: 1920 × 360 pixel
Proporzioni: 16:3
Frequenza di aggiornamento del contenuto: 60Hz
Considerazioni sull'installazione e il montaggio
Opzioni di montaggio
Montaggio a parete
Sistema di staffa sicuro che consente l'orientamento verticale o orizzontale con funzionalità di regolazione dell'inclinazione. Meccanismo di sgancio rapido-per un facile accesso per la manutenzione.
Sospensione a soffitto
Kit di montaggio a sospensione con cavi-regolabili in altezza. Adatto per ambienti con soffitti alti-dove il montaggio a parete non è fattibile.
Integrazione dello scaffale
Staffe personalizzate progettate per una perfetta integrazione con i sistemi di scaffalature standard per la vendita al dettaglio. Il design con ingombro minimo preserva spazio prezioso sugli scaffali.
Specifiche del peso
Modello mono-faccia: 3,2 kg
Modello bifacciale-: 4,5 kg
Considerazioni sull'installazione
Gestione dei cavi
La natura dual-facciata dei sistemi double-face richiede un'attenta disposizione dei cavi di alimentazione e segnale per mantenere un aspetto pulito e professionale.
Canali per cavi integrati nell'hardware di montaggio
Vani collegamenti nascosti
Terminali-a connessione rapida per una facile installazione
Fattori ambientali
Integrazione del sensore di luce ambientale
Riduzione dell'abbagliamento in ambienti ad alta-illuminazione
Protezione contro polvere e umidità
Tempo di installazione ~30 minuti
Protocolli di garanzia della qualità e test
L'eccellenza manifatturiera nella produzione richiede protocolli completi di garanzia della qualità. Ogni unità viene sottoposta a test approfonditi durante tutto il processo di produzione, dalla verifica dei singoli componenti alla convalida del sistema finale.
Test ottici
Misurazioni dell'uniformità della luminanza sull'intero pannello
Convalida dell'accuratezza del colore rispetto agli standard del settore
Verifica dell'angolo di visione in più posizioni
Rilevamento dei difetti utilizzando sistemi di imaging ad alta-risoluzione
Verifica della calibrazione della luminosità e del contrasto
Test elettrici
Misurazione del consumo energetico a vari livelli di luminosità
Test dell'integrità del segnale su tutte le interfacce di input
Verifica della compatibilità elettromagnetica
Stabilità dell'alimentatore in condizioni di carico variabili
Convalida della funzionalità del sistema di controllo
Test ambientali
Ciclo di temperatura compreso tra -20 gradi e 60 gradi
Test di esposizione all'umidità (95% RH a 40 gradi)
Test di resistenza alle vibrazioni secondo gli standard ISTA
Test in nebbia salina per la resistenza alla corrosione
Test di-durata operativa-di lunga durata
Standard di conformità internazionali
ISO9001
Gestione della qualità
CE
Conformità europea
FCC
Conformità EMC
RoHS
Sicurezza ambientale
UL
Standard di sicurezza
Riepilogo delle specifiche tecniche
Visualizza parametri
Misurare28 pollici
Risoluzione1920 × 360
Proporzioni 16:3
Luminosità350 cd/m²
Rapporto di contrasto 1400:1
Angolo di visione178 gradi/178 gradi
RispostaTempo 6 ms
Caratteristiche fisiche
Dimensioni729,2×161,6×55mm
Peso (singolo)3,2 kg
Peso (doppio)4,5 kg
CostruzioneLega di alluminio
Cornice anterioreUltra-stretto
MontaggioCompatibile VESA
Specifiche elettriche
Ingresso alimentazione100-240 V CA
Potenza massima120W
Alimentazione in standby<1 W
InterfacceHDMI, DP, USB
ReteEthernet, Wi-Fi
ControllareRS-232, IR
Ambientale
Temp. operativa0 gradi - 50 gradi
Temp. di conservazione-20 gradi - 60 gradi
Umidità10% - 85% umidità relativa
MTBF30.000 ore
Grado di protezione IPIP54 Frontale
RaffreddamentoPassivo
