Frequenze di aggiornamento ESL e prestazioni di visualizzazione

Il vincolo fondamentale

Le etichette elettroniche da scaffale operano sotto un vincolo fisico che nessuna attività di marketing può oscurare:le particelle elettroforetiche si muovono attraverso il fluido viscoso e il fluido viscoso resiste al movimento. Nessun aggiornamento software risolverà questo problema.

La frequenza di aggiornamento di una ESL-tipicamenteDa 300 ms a 2000 msper un aggiornamento a schermo intero-emerge direttamente dal tempo impiegato dalle particelle cariche di biossido di titanio e nerofumo per migrare attraverso il solvente idrocarburico sotto un campo elettrico applicato. Le particelle incontrano forze di trascinamento (Stokes trascina, se si vuole il termine tecnico, la matematica dietro è meno importante dell'effetto pratico: le particelle rallentano nel fluido denso). Interagiscono elettrostaticamente con le particelle vicine. Aderiscono alle pareti della capsula dopo un riposo prolungato.

Ogni millisecondo di tempo di aggiornamento riflette eventi reali su scala-molecolare che si verificano simultaneamente all'interno di milioni di microcapsule. Coloro che provengono da un background LCD o OLED dovrebbero abbandonare completamente quel modello mentale. Questi non sono display che "scansionano" i pixel con gli elettroni. Questi sono sistemi elettrochimici che trasferiscono fisicamente la materia.

Forme d'onda pilotanti: dove l'ingegneria incontra l'elettrochimica

ILforma d'onda di guidaè qui che gli sforzi di ottimizzazione si concentrano più intensamente. È una sequenza temporale di tensione-che deve raggiungere quattro obiettivi contemporaneamente: cancellare l'immagine precedente, attivare le particelle lente, stabilire una scala di grigi di riferimento e scrivere la nuova immagine-il tutto riducendo al minimo il consumo energetico, gli artefatti ghosting e la durata totale dell'aggiornamento.

Cancellazioneviene prima. Il display porta tutti i pixel in uno stato ottico uniforme, tipicamente bianco. Perché preoccuparsi? Perché le particelle EPD mostrano un comportamento dipendente dal percorso. Un pixel che passa dal nero al grigio segue una traiettoria diversa da quello che passa dal bianco al grigio. Ciò è diventato evidente durante le prime implementazioni, quando i clienti si sono lamentati del rendering incoerente della scala di grigi. La cancellazione forza tutti i pixel a un punto di partenza comune, eliminando la dipendenza dalle condizioni iniziali.

Attivazionesegue una tensione alternata ad-alta-frequenza (±15 V a 50-100 Hz) che fa oscillare le particelle tra gli estremi ottici. Questo processo scuote le particelle sciolte che si sono sentite a proprio agio. Le particelle che sono rimaste stazionarie sviluppano una maggiore adesione superficiale alle pareti della capsula e alle particelle vicine. I test rivelano la durata di attivazione ottimale analizzando il punto di flesso della curva di luminosità-rispetto-al tempo, il momento esatto in cui la mobilità delle particelle raggiunge la massima reattività. Se vai più corto, le particelle lente verranno lasciate indietro. Se vai più a lungo, la potenza verrà sprecata.

Poi arrivastabilimento in scala di grigi di riferimento. Il display crea uno stato di riferimento bianco uniforme perché la precisione della scala di grigi EPD dipende in modo critico dalla partenza da una linea di base ottica nota. In particolare, l'inserimento di un breve intervallo di tensione zero-dopo questa fase migliora la successiva coerenza della scala di grigi. Le particelle hanno bisogno di un attimo per stabilizzarsi prima che venga chiesto loro di raggiungere precise posizioni intermedie.

Finalmente,scrittura di immagini. Tensioni e durate specifiche dei pixel-guidano le particelle verso le posizioni target. Una scala di grigi a 16-livelli richiede un controllo preciso della distribuzione verticale delle particelle all'interno di ciascuna microcapsula: le particelle sulla superficie superiore producono il bianco, sulla superficie inferiore producono il nero e le posizioni intermedie producono i grigi.

Spingendo verso i 300ms

Quanto velocemente possono andare effettivamente i sistemi ESL? L'ottimizzazione aggressiva della forma d'onda è stata dimostrataRiduzione di 180msnella durata della fase di attivazione eRiduzione di 120msnella fase della scala di grigi di riferimento. Questi vantaggi derivano da diverse tecniche perfezionate nel corso di più cicli di distribuzione.

Analisi del punto di flessoconsente il monitoraggio della risposta ottica in tempo reale- anziché utilizzare tempi di attivazione fissi.Riduzione della commutazione di polaritàè importante perché l'inversione della polarità della tensione genera picchi di corrente e spreca energia-le operazioni di sequenziamento per ridurre al minimo queste transizioni si sommano. Einserimento strategico di intervalli 0Vsfrutta lo slancio delle particelle, consentendo la migrazione continua senza dispendio energetico.

Il minimo teorico per i materiali EPD dell'attuale-generazione sembra essere approssimativamente200 msper una qualità dell'immagine accettabile. Alcuni pannelli sono stati spinti a 180 ms in condizioni controllate, ma il degrado della qualità diventa evidente. Rompere questa barriera richiederà l’innovazione dei materiali, non l’intelligenza della forma d’onda.

Modalità di aggiornamento: il trilemma del ghosting velocità-qualità-

Ogni aggiornamento ESL comporta un inevitabile compromesso a tre-vie. Nessuna ingegneria può sfuggirvi; si può solo scegliere quali compromessi accettare. L'esperienza di implementazione negli ambienti di vendita al dettaglio di generi alimentari, prodotti elettronici e farmacie ha prodotto conclusioni solide su quando utilizzare ciascuna modalità.

Aggiornamento globale (modalità GC16)

Questo è il ripristino completo-750-2000 msdi nero-bianco-nero lampeggiante che forza ogni particella attraverso cicli di migrazione completi. Sembra drammatico, i clienti a volte chiedono se le etichette non funzionano correttamente, ma è l'unica modalità che elimina completamente gli errori di posizionamento accumulati.

L'aggiornamento globale è necessario dopo sequenze di aggiornamento parziale estese, quando si visualizzano immagini ad alta-fedeltà o quando l'effetto ghosting è diventato visivamente discutibile. Una catena di alimentari inizialmente ha resistito al "brutto lampeggio" e ha provato a eseguire aggiornamenti puramente parziali. Tre settimane dopo, le etichette promozionali erano quasi illeggibili. Ora eseguono l'aggiornamento globale ogni notte durante gli orari di chiusura.

Aggiornamento parziale

L'aggiornamento parziale aggiorna solo i pixel che differiscono tra i fotogrammi, completandoli250-500 ms. Il risparmio di tempo è sostanziale-mostrato dalle misurazioniRiduzione di potenza del 70%.sugli aggiornamenti tipici dei prezzi-ma esiste un compromesso.

I pixel invariati non ricevono tensione di pilotaggio. Le loro particelle si depositano gradualmente in configurazioni sempre più stabili. Stabile suona bene finché non ci si rende conto che stabile significa anche immobile. Dopo 5-10 cicli di aggiornamento parziale, gli artefatti ghosting diventano visibili. Questa soglia varia a seconda del produttore; alcuni pannelli tollerano 15 cicli, altri mostrano problemi dopo 6. L'unico approccio affidabile è l'interspersione disciplinata di aggiornamenti globali periodici.

Aggiornamento veloce (modalità DU)

Modalità di aggiornamento direttosacrifica completamente la funzionalità della scala di grigi. Ogni pixel è binario-bianco o nero, niente in mezzo. Ciò consente120-250 mssi aggiorna con un solo flash, ma i bordi del testo sembrano alias e le immagini sono fuori questione.

Per le applicazioni ESL a prezzo-solo che visualizzano caratteri numerici, la modalità DU rappresenta spesso il punto debole. Un test fianco a fianco-a-in un negozio di elettronica di consumo ha rivelato che i clienti non riuscivano a distinguere i prezzi rappresentati al DU-dai prezzi rappresentati al GC16 alle normali distanze di visione. Il risparmio energetico è stato significativo.

Modalità animazione A2

A80-120 ms, la modalità A2 si avvicina alle frequenze di aggiornamento-compatibili con i video. È stato utilizzato per dimostrazioni di prodotti e applicazioni per chioschi interattivi.

Ma i compromessi sono gravi. L'effetto fantasma si accumula rapidamente. Il contrasto diminuisce. I dettagli fini scompaiono dopo alcuni cicli. Un cliente desiderava contenuti promozionali animati sulle etichette degli scaffali-tecnicamente possibili con il formato A2, ma il degrado della qualità dell'immagine dopo 30 secondi lo rendeva poco pratico. Questa modalità esiste per input penna e brevi dimostrazioni, non per la distribuzione ESL di produzione.

Scegliere la modalità giusta

Come scegliere? Onestamente, il tipo di contenuto di solito decide per te. Le immagini fotografiche richiedono GC16; i numeri dei prezzi possono utilizzare DU. La frequenza degli aggiornamenti sposta l'equilibrio-gli aggiornamenti poco frequenti favoriscono la qualità, gli aggiornamenti frequenti favoriscono la velocità. Inoltre, indipendentemente dalla modalità primaria, l'aggiornamento globale deve avvenire a intervalli definiti. Non c'è via di scampo dal problema dell'accumulo di ghosting.

Visualizza i parametri delle prestazioni

Rapporto di contrasto

I rapporti di contrasto EPD variano tipicamente dada 8:1 a 15:1, con pannelli premium che raggiungono20:1. Il confronto con le specifiche LCD (1000:1+) è fuorviante.

Il contrasto EPD viene misurato in condizioni di illuminazione ambientale-le condizioni reali in cui i clienti leggono le etichette sugli scaffali. Il contrasto del display LCD crolla in condizioni di luce ambientale elevata; Il contrasto EPD migliora. Le misurazioni della leggibilità ESL negli ambienti dei negozi con illuminazione dall'alto di 800+ lux mostrano che gli schermi LCD vicini sono completamente sbiaditi.

Gli scanner di codici a barre hanno bisogno di qualcosa in giroContrasto 6:1per leggere in modo affidabile-lo abbiamo testato su più modelli di scanner. Ogni ESL commerciale che abbiamo misurato supera facilmente questa barra, il che significa che gli scanner laser possono leggere i codici a barre direttamente dal display elettronico senza problemi.

Risoluzione e densità di pixel

Densità di pixel ESL (100-150 DPI) riflette una scelta ingegneristica deliberata, non una limitazione tecnologica. Una risoluzione più elevata richiede più pixel, ciascuno dei quali richiede una guida individuale-con un aumento del tempo di aggiornamento, del consumo energetico e del costo dei componenti.

Alcuni clienti hanno richiesto 200+ display DPI. Alla domanda sulla distanza di visione, la risposta è stata sempre superiore a 50 cm. A quella distanza, 100 DPI forniscono un'adeguata leggibilità del testo. Specificare eccessivamente-la risoluzione spreca risorse senza vantaggi visibili.

Capacità colore

ESL standard in bianco-e-biancorimane il cavallo di battaglia: aggiornamento più veloce (300 ms), consumo più basso, massima affidabilità. Gestisce in modo efficace il 90% delle applicazioni di visualizzazione dei prezzi.

Quattro-sistemi di coloreutilizzando la tecnologia E Ink Spectra 3100 consente la visualizzazione simultanea in bianco/nero/rosso/giallo. Utile per i colori in risalto specifici del brand-, ma i tempi di aggiornamento si allungano ulteriormente.

Pannelli-a coloriutilizzando la tecnologia ACeP Gallery è possibile produrre immagini fotografiche. Il sistema di particelle ciano-magenta-giallo-bianco è davvero impressionante-le foto dei prodotti visualizzate su questi pannelli spesso si presume siano stampate. Ma1500 ms+ tempi di aggiornamentoe costi significativamente più elevati limitano l’applicazione a casi d’uso premium in cui l’impatto visivo giustifica la spesa.

Quando si tratta di colore, la domanda è sempre se il valore informativo aggiuntivo giustifichi il tempo di aggiornamento, la potenza e il costo unitario. Nove volte su dieci, la monocromia fa il suo lavoro.

Ghosting: l'artefatto persistente

L'effetto ghosting non è un difetto da eliminare. È una caratteristica intrinseca della tecnologia elettroforetica che richiede gestione.Chiunque prometta prestazioni EPD-prive di fantasmi sta travisando la tecnologia o vendendo pannelli che si aggiornano abbastanza lentamente da nascondere il problema.

Da dove viene il ghosting

Vi contribuiscono tre meccanismi.Migrazione incompleta delle particelle-le particelle non riescono a raggiungere le posizioni previste a causa di durata di guida o tensione insufficienti.Distribuzione della carica residua-accumulo irregolare di carica sulle pareti della capsula che influisce sul successivo movimento delle particelle. Eisteresi di adesione delle particelle-particelle che sono rimaste stazionarie sviluppando una maggiore adesione alla superficie.

È stato dedicato molto tempo alla caratterizzazione del comportamento ghosting tra diversi produttori di pannelli. Le variazioni sono significative; alcuni pannelli appaiono visibilmente fantasma dopo 5 aggiornamenti parziali mentre altri ne tollerano 12-15.

I fattori ambientali peggiorano le cose

Temperaturaconta enormemente. La viscosità del solvente aumenta alle basse temperature, impedendo il movimento delle particelle ed esacerbando l'effetto ghosting. Al di sotto di 10 gradi, i tempi di aggiornamento necessitano di estensione o devono essere accettati artefatti visibili. Al di sotto di 0 gradi, i pannelli standard diventano problematici-Sono stati osservati display completamente illeggibili in vetrine refrigerate che utilizzano pannelli non classificati per il funzionamento a freddo.

Voltaggio della batteriainfluisce anche sul ghosting. Le batterie scariche forniscono una tensione di guida ridotta, causando una migrazione incompleta delle particelle. Un cliente di una farmacia ha riscontrato misteriosi problemi di ghosting che si sono rivelati dovuti a batterie scariche in un lotto di etichette. I sistemi ESL dovrebbero implementare il rilevamento-di batteria scarica con avvisi preventivi di manutenzione.

Aggiorna la cronologiacompone tutto. Un pixel che visualizza ripetutamente lo stesso contenuto sviluppa configurazioni di particelle sempre più persistenti. Il contenuto statico scompare più velocemente del contenuto dinamico-controintuitivo finché non viene compreso il meccanismo di adesione.

Gestire il ghosting in pratica

Aggiornamento globale periodicorimane la mitigazione principale. Il suggerimento tipico è l'aggiornamento obbligatorio dello schermo intero-dopo ogni 5-10 aggiornamenti parziali, anche se l'intervallo ottimale varia in base al pannello e alle condizioni operative.

Tabelle di ricerca-compensate in base alla temperaturaaiuto in ambienti variabili. I parametri di guida memorizzati nelle LUT indicizzati in base alla temperatura estendono automaticamente la durata della forma d'onda alle basse temperature. Le misurazioni mostranoRiduzione dell'effetto fantasma del 40%.utilizzando una compensazione della temperatura ben-calibrata rispetto a parametri fissi.

Compensazione del quadro storicoè più sofisticato-regolando le forme d'onda di guida attuali in base alla cronologia di aggiornamento-a livello di pixel per compensare la distorsione posizionale accumulata. Non tutti i controller ESL lo supportano, ma fa una differenza misurabile sui pannelli in servizio da mesi.

Progettazione dei contenuticonta anche. Gli sfondi bianchi con testo nero producono immagini fantasma meno visibili rispetto agli schemi di colori inversi. I modelli ESL dovrebbero essere progettati tenendo presente le caratteristiche di ghosting-evita grandi regioni nere piene che appariranno ovviamente ghost, preferisci sfondi bianchi.

Prestazioni di aggiornamento-a livello di sistema

Il tempo di aggiornamento ESL individuale è solo un componente della latenza di aggiornamento del sistema. Per le distribuzioni con migliaia di etichette, l'architettura di rete domina il tempo di aggiornamento totale. Alcuni clienti sono ossessionati dai miglioramenti dell'aggiornamento del pannello oltre i 50 ms, ignorando i colli di bottiglia della rete che aggiungono 30 secondi ai cicli di aggiornamento.

Protocolli di comunicazione

Sistemi RF proprietari sub-1GHzoffrono la massima area di copertura e penetrazione nell'edificio. Il raggio di comunicazione dal gateway-all'-etichetta supera i 25 metri, il che è importante negli ambienti di vendita al dettaglio-di grandi dimensioni. Le limitazioni della larghezza di banda limitano la capacità di aggiornamento simultaneo, ma per i tipici modelli di aggiornamento al dettaglio questo raramente diventa un collo di bottiglia.

Bluetooth a basso consumo energetico con PAwR(Pubblicità periodica con risposte, aggiunta in BLE 5.4) consente una comunicazione bidirezionale standardizzata con un numero elevato di dispositivi. Un singolo punto di accesso può teoricamente indirizzare32.640 etichette-128 gruppi per 255 etichette per gruppo. L'intervallo pubblicitario periodico determina la latenza del sistema; intervalli più brevi forniscono una risposta più rapida a un costo energetico più elevato. I sistemi BLE sono stati implementati con intervalli di 1 secondo per applicazioni urgenti e intervalli di 10 secondi per aggiornamenti di prezzo di routine.

Topologia di retesegue uno schema a stella con gateway centralizzati. Ciascun gateway copre una zona definita; la copertura sovrapposta garantisce la ridondanza. Le grandi implementazioni di vendita al dettaglio richiedono un'attenta pianificazione del canale RF-una distribuzione in cui due gateway su canali adiacenti hanno creato modelli di interferenza che hanno causato una perdita di pacchetti del 15%.

Throughput reale-nel mondo

Nei sistemi produttivi,3.000 aggiornamenti di etichette in 5 minutiattraverso un unico gateway sia costantemente realizzabile. Latenza end-to-end dal comando del server per visualizzare le esecuzioni di completamento3-10 secondia seconda del carico di rete e dei requisiti di ripetizione.

L'intuizione fondamentale derivante dall'esperienza di implementazione: per i tipici scenari di aggiornamento al dettaglio in cui le modifiche dei prezzi si propagano a migliaia di etichette, le prestazioni di rete a livello di sistema- vincolano il tempo di aggiornamento totale anziché la velocità di aggiornamento delle singole etichette. L'ottimizzazione delle frequenze di aggiornamento individuali inferiori a 500 ms fornisce rendimenti decrescenti quando la propagazione della rete richiede pochi secondi.

Consumo energetico e durata della batteria

Il consumo energetico EPD si verifica quasi esclusivamente durante gli eventi di aggiornamento. La corrente di standby è trascurabile-sono stati misurati microampere. Questo profilo consentedurata della batteria di più-annidalle celle a bottone, che rimane uno degli argomenti più forti a favore dell'ESL basata su EPD-.

Ciò che consuma energia

Conteggio dei pixelha una relazione lineare-i display più grandi consumano proporzionalmente di più.Profondità della scala di grigiè importante perché GC16 a 16 livelli richiede forme d'onda più complesse rispetto alla modalità DU binaria.Selezione della modalità di aggiornamentoha un impatto notevole; l'aggiornamento globale consuma 2-3 volte la potenza dell'aggiornamento parziale. Etemperaturainfluisce sull'assorbimento di potenza perché gli ambienti freddi richiedono forme d'onda più lunghe.

Durata della batteria in pratica

PerPile a bottone al litio CR2450con una capacità di circa 600 mAh, le prestazioni osservate sono le seguenti:

Queste proiezioni presuppongono il funzionamento a temperatura ambiente. Le applicazioni di conservazione a freddo-sezioni refrigerate e congelate-sperimentano un consumo accelerato della batteria dovuto sia alla maggiore potenza di aggiornamento che alla ridotta capacità della batteria alle basse temperature. Un'etichetta classificata per 5 anni a temperatura ambiente potrebbe durare 2 anni in una vetrina refrigerata.

Ogni aggiornamento consuma una capacità limitata della batteria. Un cliente desiderava che le promozioni animate sui prezzi fossero attive ininterrottamente-le batterie duravano tre settimane. Gli architetti di sistema devono definire i requisiti di frequenza di aggiornamento prima della selezione dell'hardware. Un'etichetta che richiede aggiornamenti orari necessita di un'architettura della batteria diversa rispetto a quella aggiornata quotidianamente.

Effetti della temperatura sulle prestazioni

La temperatura influenza le prestazioni dell'ESL attraverso molteplici meccanismi, rendendola ilsingola variabile ambientale più importante. Ciò è stato dimostrato più volte nelle implementazioni in piani di vendita al dettaglio-climatizzati, vetrine refrigerate, sezioni di alimenti surgelati e applicazioni esterne.

Viscosità del solvente

Questo entra in un po' di chimica, ma la versione breve: il solvente EPD diventa più denso quando è freddo. La relazione segue grosso modo unCurva di Arrhenius-senza entrare troppo in profondità nella termodinamica, ciò che conta è che l'effetto è esponenziale, non lineare.

A25 gradi(condizione di riferimento), le particelle mostrano mobilità nominale. A0 gradi, la viscosità raddoppia all'incirca, dimezzando la velocità delle particelle. A-20 gradi, la viscosità aumenta di circa 4×, richiedendo durate della forma d'onda proporzionalmente estese. I calcoli lo prevedono abbastanza bene, anche se-i risultati nel mondo reale a volte variano a seconda della specifica formulazione del solvente utilizzata da ciascun produttore.

Il test delle dichiarazioni di "ampia temperatura" di un produttore utilizzando i propri pannelli a -15 gradi ha rivelato che i tempi di aggiornamento si estendono da 400 ms a 1100 ms. I pannelli funzionavano, ma le specifiche implicavano prestazioni a freddo molto migliori.

Classificazioni dei range operativi

Pannelli standardcoprire da 0 gradi a 40 gradi con prestazioni di base.Pannelli a gamma estesagestire da -10 gradi a 50 gradi con compensazione moderata della forma d'onda.Ampi pannelli di temperatura-necessario per i congelatori-funziona da -25 gradi a 60 gradi utilizzando materiali laminati specializzati sul piano anteriore, rilevamento della temperatura integrato e selezione adattiva della forma d'onda. VEROpannelli per congelatore-ottimizzati per temperature da -30 a 10 gradi esistono ma richiedono prezzi premium.

Compensazione della temperatura

L'ESL per-temperature incorpora sensori di temperatura su-chip, set di parametri multipli di forme d'onda archiviati in memoria e selezione automatica dei parametri in base alla temperatura misurata. Durate estese della forma d'onda per il funzionamento a freddo e oscillazioni di tensione ridotte per il funzionamento ad alta-temperatura.

La penalizzazione delle prestazioni per il funzionamento ad ampie-temperature non è-banale. Le misurazioni mostrano tempi di aggiornamento a temperature estremeraddoppiare fino a triplicareprestazioni della temperatura-della stanza. I client che implementano in ambienti refrigerati devono tenerne conto nei calcoli dei tempi di aggiornamento.

Dove i requisiti ESL divergono NUOVA SEZIONE

La specifica generica "ESL al dettaglio" copre forse il 60% delle implementazioni nel mondo reale-. Il restante 40% riguarda requisiti specialistici che emergono solo esaminando specifici mercati verticali. Ciò che funziona in un negozio di elettronica di consumo fallisce in modo spettacolare in un magazzino di alimenti surgelati. Le sezioni seguenti documentano le esperienze di implementazione in tutti i settori in cui i presupposti ESL standard vengono meno.

Alimenti freschi e generi alimentari: i prezzi dinamici incontrano l'inventario deperibile

La vendita al dettaglio di alimenti freschi rappresenta l'applicazione ESL più impegnativa per un semplice motivo: il valore del prodotto diminuisce continuamente durante l'esposizione. Una bistecca che costa 15$/libbra lunedì mattina potrebbe valere 7$/libbra entro mercoledì sera se non è stata venduta. Le tradizionali etichette di carta non sono in grado di catturare questa curva di valore. L'ESL può-ma i requisiti di implementazione differiscono sostanzialmente dai prezzi standard dei generi alimentari.

Prezzi di ribasso dinamicirichiede frequenze di aggiornamento che scaricherebbero le batterie ESL standard in pochi mesi. Un reparto di prodotti alimentari freschi che esegue quattro aggiornamenti giornalieri dei prezzi-stock mattutino, aggiustamento di mezzogiorno, ribasso serale, ripristino notturno-consuma la batteria a una velocità 4 volte superiore a quella dell'etichetta di un negozio centrale-aggiornata una volta alla settimana. La selezione chimica delle batterie si sposta dalle celle a bottone CR2450 standard verso celle al litio cloruro di tionile con capacità superiore-o opzioni ricaricabili con stazioni di ricarica induttive integrate negli scaffali.

Visualizzazione della data di scadenzaaggiunge requisiti di densità delle informazioni. Un semplice cartellino del prezzo necessita forse di 50 caratteri. Un'etichetta di alimenti freschi che riporta prezzo, prezzo unitario, data di confezione, data di vendita-di scadenza e data di scadenza-di consumo richiede 150+ caratteri con dimensioni di carattere leggibili. Lo spazio espositivo aumenta di conseguenza: le etichette da 2,9" e 4,2" diventano standard mentre 2,13" sono sufficienti per il negozio centrale.

Il reparto di pesce fresco di una catena di alimentari ha implementato ESL a tre-colori da 4,2" con NFC integrato per l'interazione con lo smartphone del cliente. Il colore rosso evidenzia gli articoli che si avvicinano alla data di vendita-con prezzi di ribasso progressivi automatici: 15% di sconto a 48 ore rimanenti, 30% a 24 ore, 50% a 12 ore. L'integrazione backend richiedeva la connettività del sistema di gestione dell'inventario in tempo reale-l'infrastruttura ESL è diventata essenzialmente parte del sistema di riduzione delle differenze inventariali piuttosto che un semplice strumento di determinazione dei prezzi La riduzione delle differenze inventariali del 23% nel reparto pilota ha pagato l'intera implementazione in sette mesi.

Ambienti di casi freddiintrodurre le complicazioni legate alla temperatura discusse in precedenza. I refrigeratori per latticini in funzione a 4 gradi causano un notevole rallentamento dell'aggiornamento. I casi di carne a 2 gradi sono peggiori. Le vetrine per alimenti surgelati a -18 gradi richiedono pannelli specializzati per ampie temperature che costano il 40-60% in più rispetto alle unità standard. Un rivenditore di alimenti surgelati inizialmente ha utilizzato pannelli standard nel reparto gelati; le etichette sono diventate illeggibili nel giro di una settimana a causa dell'accumulo di immagini fantasma a causa di un aggiornamento inadeguato alla temperatura operativa.

Il gradiente di temperatura all'interno delle vetrine refrigerate crea ulteriore complessità. I sistemi a barriera d'aria producono variazioni di temperatura di 8-12 gradi tra il bordo anteriore (più caldo, vicino alla miscelazione dell'aria ambiente) e quello posteriore (più freddo, vicino all'evaporatore). Le etichette nella parte anteriore di una scatola di latticini potrebbero funzionare a 8 gradi mentre le etichette sul retro funzionano a 2 gradi -abbastanza diverse da richiedere tempistiche diverse della forma d'onda. Le implementazioni sofisticate implementano il rilevamento della temperatura per etichetta con parametri di aggiornamento personalizzati.

Monitoraggio dell'inventario deperibilel’integrazione rappresenta la prossima evoluzione. Quando i sistemi ESL si collegano in modo bidirezionale con la gestione dell'inventario, l'etichetta diventa un sensore oltre che un display. Il-rilevamento dell'esaurimento delle scorte-che identifica quando una posizione sullo scaffale è vuota in base alla mancanza di attività di vendita-abilita avvisi di rifornimento automatici. Un reparto di produzione ha ridotto-le-scorte del 34% utilizzando il monitoraggio integrato dell'inventario ESL-che contrassegnava le posizioni senza attività di vendita per più di 4 ore durante i periodi di punta.

Magazzino e logistica industriale: la scala cambia tutto

Le implementazioni ESL nei magazzini industriali operano sotto vincoli che gli architetti dei sistemi di vendita al dettaglio incontrano raramente. Un negozio di alimentari potrebbe avere 15.000 SKU su 40.000 piedi quadrati. Un centro di distribuzione che serve quella catena di alimentari ha 50.000+ SKU su 500.000 piedi quadrati con soffitti alti 40 piedi. I modelli di propagazione RF che funzionano in un ambiente di vendita al dettaglio con soffitto di 12- piedi falliscono completamente in un magazzino con scaffalature in acciaio che si estendono fino a 35 piedi.

Identificazione della posizione del contenitorerichiede priorità di visualizzazione diverse rispetto ai cartellini dei prezzi al dettaglio. Le informazioni dominanti non sono il prezzo-ma il codice di localizzazione, lo SKU e la quantità. I modelli ESL di magazzino in genere visualizzano gli identificatori di posizione in caratteri da 48- punti o più leggibili da 3+ metri, consentendo agli operatori dei carrelli elevatori e agli addetti al prelievo-di identificare le posizioni senza avvicinarsi al contenitore. I requisiti del rapporto di contrasto sono più stringenti perché la visione avviene in condizioni di illuminazione industriale variabile-alcuni corridoi sotto apparecchi ad alta sospensione diretti a 1500+ lux, altri in ombra a 200 lux.

Scegli l'integrazione-to-lightestende l'ESL oltre la visualizzazione passiva nella guida attiva del flusso di lavoro. Gli indicatori LED integrati con i display e-paper lampeggiano per indirizzare i lavoratori verso la scelta delle posizioni. L'EPD mostra cosa scegliere; il LED mostra dove scegliere. I sistemi combinati riducono i tassi di errore di prelievo da intervalli tipici dello 0,5-1% fino allo 0,1% o superiore. Il budget energetico varia-l'indicazione LED durante le operazioni di prelievo consuma più energia rispetto al ciclo di aggiornamento dell'e-paper. Le architetture delle batterie si adattano di conseguenza, spesso passando a celle al litio AA o alimentazione cablata per luoghi ad alta attività.

Ambienti rack ad-alti vanisistemi di comunicazione RF da stress. Le scaffalature metalliche creano interferenze multipercorso. I corridoi alti producono zone d'ombra. Un singolo gateway che copre 25 metri nel settore della vendita al dettaglio potrebbe coprire solo 8-10 metri in un ambiente di magazzino denso. La densità del gateway aumenta di 3-4 volte rispetto alle implementazioni al dettaglio per una copertura equivalente. Alcune implementazioni di magazzino utilizzano reti ibride inferiori a 1 GHz per la penetrazione in aree di rack dense, WiFi per aree di sosta aperte, con middleware che unifica il livello di comunicazione.

Display mobili-montati su carrello elevatorerappresentano una variante ESL emergente del magazzino. Invece di etichette fisse sugli scaffali, i display vengono montati sui montanti dei carrelli elevatori e ricevono istruzioni di prelievo-in tempo reale mentre gli operatori si muovono nel magazzino. Questi dispositivi aggiornano continuamente-ubicazione, quantità, prossima destinazione-richiedendo architetture di alimentazione completamente diverse dalle etichette statiche sugli scaffali. L'alimentazione cablata dall'impianto elettrico del carrello elevatore è standard; il funzionamento a batteria non è utilizzabile per le applicazioni di aggiornamento-continuo.

Automazione del conteggio dell'inventariosfrutta la comunicazione ESL bidirezionale. L'integrazione RFID consente il conteggio ciclico automatico-dei prodotti taggati con RFID passare vicino alle unità ESL dotate di lettori RFID e l'aggiornamento dei conteggi dell'inventario senza scansione manuale. L'implementazione di un centro di distribuzione ha ridotto la manodopera relativa al conteggio dell'inventario fisico del 60% utilizzando il conteggio ciclico RFID integrato ESL- che ha mantenuto una precisione dell'inventario perpetua superiore al 99%.

Valutazioni ambientali duremateria in contesti industriali. La resistenza alla polvere e agli spruzzi IP54 è la base per le ESL di magazzino; IP65 diventa necessario in ambienti con procedure di pulizia con lavaggio. La resistenza chimica è importante negli impianti che trattano solventi o detergenti. Un magazzino di ricambi automobilistici richiedeva etichette resistenti all'esposizione al liquido dei freni e al fluido della trasmissione-gli alloggiamenti ESL standard si degradavano in pochi mesi. Gli involucri specializzati con alloggiamenti in policarbonato resistente agli agenti chimici- hanno aggiunto il 35% al ​​costo unitario ma si sono rivelati essenziali per la longevità dell'implementazione.

Sanità e farmacia: la precisione non-è negoziabile

Le implementazioni ESL in farmacia devono affrontare requisiti normativi assenti nella vendita al dettaglio convenzionale. Un errore di prezzo in un negozio di alimentari implica reclami da parte dei clienti e potenziale esposizione legale ai sensi delle leggi sull’accuratezza dei prezzi. Un errore nell’etichettatura di un farmaco in una farmacia può comportare danni o morte per il paziente. Il profilo di rischio cambia radicalmente le priorità di progettazione del sistema.

Visualizzazione dell'identificazione del farmacorichiede una densità di informazioni superiore alla tipica ESL al dettaglio. L'etichetta dello scaffale di una farmacia deve riportare: nome del farmaco (marca e generico), dosaggio, forma di dosaggio, numero NDC, prezzo, prezzo unitario, produttore e spesso requisiti di conservazione. Per adattarlo a un'etichetta da 2,13" è necessaria un'attenta tipografia-o, più comunemente, l'implementazione di display da 2,9" o più grandi. Alcune farmacie utilizzano etichette da 4,2" con codici QR che collegano alle informazioni complete sulla prescrizione.

Verifica dell'accuratezza del codice a barrediventa critico. Il personale della farmacia esegue la scansione dei farmaci più volte durante i flussi di lavoro di distribuzione-ricezione, scaffale, prelievo, verifica, dispensazione. Il codice a barre visualizzato dall'ESL-deve essere scansionato correttamente ad ogni passaggio. Ciò restringe i requisiti del rapporto di contrasto oltre i minimi di vendita al dettaglio. I test condotti sulle apparecchiature di scansione delle farmacie rivelano che i vecchi scanner di verifica dei farmacisti, alcuni dei quali utilizzano ancora la tecnologia CCD anziché i moderni scanner laser o per immagini, richiedono un contrasto di 10:1 o migliore per letture affidabili. La selezione del pannello deve tenere conto delle apparecchiature di scansione-caso peggiore presenti nella base installata.

Aree di sostanze controllateintrodurre requisiti di sicurezza fisica. I farmaci di Programma II-V richiedono un'archiviazione protetta con registrazione degli accessi. L'ESL negli armadietti per sostanze controllate deve integrarsi con i sistemi di controllo dell'accesso agli armadietti-visualizzando indicatori di accesso limitato, registrando quali etichette erano visibili durante ogni apertura dell'armadietto e potenzialmente disabilitando la visualizzazione durante i tentativi di accesso non autorizzati. Una farmacia ospedaliera ha integrato l'ESL con il proprio sistema di gestione controllata delle sostanze per visualizzare-conteggi di inventario in tempo reale che si aggiornano automaticamente man mano che i farmaci vengono dispensati, eliminando la riconciliazione manuale dei conteggi.

Conservazione refrigerata dei farmacicombina i requisiti di precisione della farmacia con le sfide relative alla temperatura-della catena del freddo. Vaccini, insulina e alcuni prodotti biologici richiedono una conservazione a una temperatura compresa tra 2-8 gradi . I pannelli ESL ad ampia-temperatura sono obbligatori. Alcune applicazioni di conservazione frigorifera in farmacia richiedono la registrazione della temperatura con sensori integrati ESL- che visualizzano la temperatura corrente insieme alle informazioni sui farmaci, fornendo una verifica visiva che le condizioni di conservazione rimangano entro le specifiche senza richiedere al personale di controllare apparecchiature di monitoraggio separate.

Operazioni della farmacia ospedalieraaggiungere complessità oltre la farmacia al dettaglio. I carrelli dei farmaci, gli armadietti di distribuzione automatizzata e le farmacie satellite presentano ciascuno requisiti ESL diversi. L'ESL montata su carrello- richiede una struttura rinforzata che resista a trasporti ripetuti; i display devono rimanere leggibili sotto l'illuminazione fluorescente tipica dei corridoi ospedalieri. L'integrazione degli armadietti di distribuzione automatizzata richiede protocolli di comunicazione compatibili con il software di gestione degli armadietti-spesso sistemi proprietari con limitate capacità di integrazione-di terze parti.

Documentazione di conformità normativarichiede audit trail che i sistemi ESL al dettaglio raramente forniscono. L'accreditamento della Commissione congiunta per le farmacie ospedaliere richiede la documentazione dell'accuratezza dell'etichettatura dei farmaci. I sistemi di gestione ESL devono registrare ogni aggiornamento dell'etichetta con timestamp, autorizzazione dell'utente e dettagli sulla modifica del contenuto. L'indagine della Commissione congiunta di un sistema ospedaliero ha esaminato specificamente le capacità di audit trail ESL; il perito ha richiesto la documentazione delle procedure di verifica dell'accuratezza dell'etichetta negli ultimi 12 mesi.

Elettronica e vendita al dettaglio-di alto valore: prezzi competitivi-in tempo reale

La vendita al dettaglio di elettronica di consumo opera in un mercato-trasparente in cui i clienti controllano regolarmente i prezzi della concorrenza sugli smartphone mentre sono in negozio. La proposta di valore ESL si sposta dal risparmio di manodopera alla capacità di risposta competitiva-la capacità di eguagliare o battere i prezzi della concorrenza in tempo reale-anziché attendere aggiornamenti dei file dei prezzi durante la notte.

Integrazione del monitoraggio dei prezzi competitivicollega i sistemi ESL con servizi di intelligence sui prezzi che analizzano continuamente i siti Web della concorrenza. Quando un importante concorrente abbassa il prezzo di uno smartphone di punta, il servizio di price intelligence rileva il cambiamento in pochi minuti, il motore di determinazione dei prezzi valuta le regole sui margini e i prezzi aggiornati si propagano alle etichette degli scaffali entro una finestra di latenza di rete di 3-10 secondi. Un rivenditore di elettronica ha ridotto del 18% gli scioperi-guidati dai prezzi dopo aver implementato la corrispondenza dei prezzi competitivi in ​​tempo reale attraverso la propria infrastruttura ESL.

Visualizzazione ricca di informazioni sul prodottosi adatta agli acquisti a considerazione più elevata tipici della vendita al dettaglio di elettronica. Un cliente che acquista un laptop da $ 1.500 desidera specifiche-processore, memoria, spazio di archiviazione, risoluzione del display, durata della batteria. Il formato ESL più grande (7,5" e superiore) consente la visualizzazione delle specifiche che in precedenza richiedevano schede specifiche stampate. Alcuni rivenditori di elettronica utilizzano dispositivi combinati con carta elettronica-per prezzi e specifiche insieme a piccoli schermi LCD per contenuti video promozionali-sfruttando i punti di forza di ciascuna tecnologia.

Visualizzazione degli attacchi degli accessoriutilizza ESL per incrementare le vendite di allegati. Un display che mostra le informazioni "funziona con:" collega i prodotti principali agli accessori compatibili-custodie per telefoni, cavi per laptop, giochi per console. I prezzi dinamici degli allegati possono offrire sconti pacchetto visualizzati sull'ESL dell'accessorio quando l'ESL del prodotto principale indica livelli di inventario che necessitano di movimento.

Integrazione anti-furtodiventa rilevante per la merce-di alto valore. I sistemi ESL possono integrarsi con la sorveglianza elettronica degli articoli (EAS) e il monitoraggio dell'inventario basato su RFID-. Quando un tag EAS viene rimosso senza un'adeguata disattivazione, l'ESL associato può visualizzare un avviso o modificare l'aspetto. Implementazioni più sofisticate aggiornano i conteggi dell'inventario in tempo reale-man mano che i prodotti vengono rimossi dai dispositivi di sicurezza, consentendo la consapevolezza immediata-dell'esaurimento delle scorte.

Prezzi del ciclo di vita del prodottoper l'elettronica segue modelli prevedibili-prezzi premium di lancio, prezzi competitivi di mezza-vita, prezzi di liquidazione-di-fine vita. ESL consente regole automatizzate di determinazione del prezzo del ciclo di vita che regolano i margini in base all'età del prodotto, ai livelli di inventario e ai programmi di lancio del prodotto successivo. Quando viene lanciato un nuovo iPhone, l'ESL della generazione precedente si aggiorna automaticamente con i prezzi di liquidazione in base alle regole di margine predefinite-definite, senza intervento manuale.

Gestione unità dimostrativanella vendita al dettaglio di prodotti elettronici utilizza varianti ESL progettate per i dispositivi di esposizione dei prodotti. Queste unità spesso si integrano con cavi di sicurezza, sistemi di gestione dell'energia e chioschi interattivi. Il display potrebbe mostrare i prezzi quando è inattivo e passare alle funzionalità salienti quando i clienti interagiscono con il prodotto demo. Alcune implementazioni utilizzano sensori di prossimità per rilevare la presenza del cliente e aggiornare di conseguenza il contenuto visualizzato.

Parti industriali e MRO: sfide-di inventario a coda lunga

I distributori di manutenzione, riparazione e operazioni (MRO) e i fornitori di componenti industriali gestiscono profili di inventario radicalmente diversi dalla vendita al dettaglio al consumo. Un tipico distributore MRO trasporta 100,000+ SKU con distribuzione-coda lunga-Il 20% degli SKU genera l'80% delle entrate mentre l'80% degli SKU si trova con un movimento minimo. Gli approcci tradizionali all’etichettatura falliscono economicamente quando i costi di manutenzione delle etichette superano il margine del prodotto per gli articoli a lenta movimentazione.

Economia con numero elevato di-SKU-spostare i calcoli del ROI ESL. Nella vendita al dettaglio di generi alimentari, il recupero dell’ESL deriva principalmente dal risparmio di manodopera sulle variazioni di prezzo. Nella distribuzione MRO, il recupero dell'investimento deriva dal miglioramento dell'accuratezza dell'inventario e dalla riduzione dell'obsolescenza delle scorte-a movimentazione lenta. Un distributore di elementi di fissaggio ha ridotto le cancellazioni-dell'inventario del 31% dopo aver implementato il monitoraggio integrato dell'inventario di ESL-che ha identificato le scorte-a rotazione lenta per i prezzi promozionali prima dell'obsolescenza.

Visualizzazione delle specifiche tecnichei requisiti assomigliano più alla farmacia che alla drogheria. Le parti industriali richiedono la visualizzazione di specifiche dimensionali, qualità dei materiali, certificazioni e informazioni sulla compatibilità. L'ESL di un distributore di cuscinetti mostra: numero di parte, produttore, diametro del foro, diametro esterno, larghezza, velocità nominale, coefficiente di carico e specifiche applicabili (ISO, ABEC, ecc.). I requisiti di densità delle informazioni spingono verso display più grandi e un'attenta progettazione tipografica.

Sistemi di localizzazione dei contenitorinella distribuzione dei ricambi spesso utilizzano schemi proprietari di codifica della posizione sviluppati nel corso di decenni di attività. L'integrazione ESL deve accogliere i formati di localizzazione legacy consentendo al contempo potenzialmente la migrazione verso una codifica di localizzazione standardizzata. La gestione delle modifiche diventa tanto importante quanto l'implementazione tecnica-il personale del magazzino, abituato ai codici di posizione utilizzati da 20 anni, resiste ai cambiamenti di formato indipendentemente dalle capacità del sistema.

Terminali-rivolti al clientepresso gli sportelli ricambi beneficiano dell'integrazione ESL. Quando un cliente richiede un componente, il personale dello sportello interroga il sistema e i display ESL nel luogo di stoccaggio si illuminano o visualizzano le istruzioni per il ritiro. Alcuni distributori di ricambi hanno implementato flussi di lavoro "porta al banco" in cui i display ESL presso le ubicazioni dei contenitori mostrano le istruzioni di prelievo e i nomi del personale allo sportello, consentendo più interazioni simultanee con il servizio clienti con una chiara identificazione del ritiro.

Operazioni di kitting e assemblaggioutilizzare ESL per guidare la selezione dei componenti per assiemi multi-parte. Un kit del sistema idraulico potrebbe includere pompa, motore, valvole, raccordi, tubi flessibili e fluido-ciascuno conservato in magazzini diversi. I display ESL in ciascuna sede mostrano l'ordine del kit, le quantità necessarie e lo stato di completamento. L'integrazione con la documentazione di assemblaggio visualizza le istruzioni di lavoro insieme all'identificazione dei componenti.

Inventario gestito dal fornitore-(VMI)i programmi sfruttano l'ESL per la condivisione della visibilità. Quando i fornitori gestiscono i livelli di inventario presso le sedi dei clienti, ESL può visualizzare lo stato di rifornimento, le date di spedizione in entrata e la disponibilità delle scorte. Questa trasparenza supporta programmi di produzione just-in-time che richiedono la disponibilità affidabile delle parti senza investimenti eccessivi in ​​scorte.

ESL e tecnologie di visualizzazione alternative NUOVA SEZIONE

La selezione ESL non consiste semplicemente nella scelta del miglior pannello e-paper. Si tratta di scegliere la giusta tecnologia di visualizzazione per l'applicazione.Carta elettronica-compete conDisplay LCD da scaffale, display segmentati ed etichette cartacee tradizionali-ciascuno con caratteristiche prestazionali, strutture di costo e punti di applicazione specifici distinti. La seguente analisi fornisce la base tecnica per le decisioni di selezione della tecnologia.

E-Etichette elettroniche per scaffali in carta (EPD).

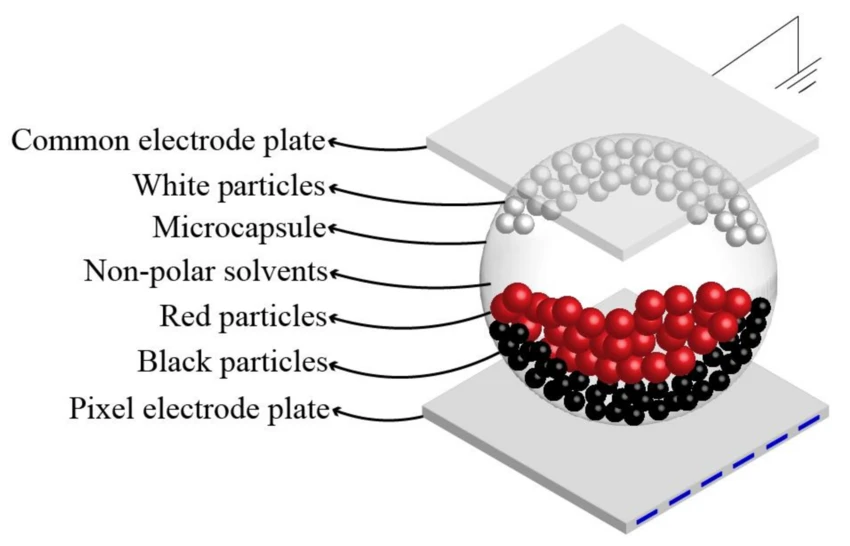

Principio di funzionamento: Migrazione elettroforetica delle particelle nella sospensione di microcapsule sotto campo elettrico applicato. Bistabile-mantiene l'immagine senza alimentazione.

Punti di forza: consumo energetico pari a zero in modalità statica (effettiva bistabilità), eccellente leggibilità alla luce ambientale, ampi angoli di visione (170 gradi +), aspetto simile alla carta-che si integra naturalmente con gli ambienti di vendita al dettaglio, durata della batteria di più-anni grazie alle celle a bottone, leggibilità alla luce solare per applicazioni esterne e ad alta-luminosità.

Limitazioni: Aggiornamento lento (300-2000 ms per l'aggiornamento completo), capacità cromatica limitata (1-4 colori per prodotti commerciali, colori emergenti), artefatti ghosting che richiedono un aggiornamento completo periodico, degrado delle prestazioni a basse temperature, costo unitario iniziale più elevato rispetto alle alternative LCD.

Struttura dei costi: Moduli display $ 3-15 a seconda delle dimensioni e della capacità cromatica; unità ESL complete con controller, comunicazione, alloggiamento e batteria $ 8-40; l'infrastruttura (gateway, software di gestione) aggiunge $ 0,50-2 per etichetta per distribuzioni tipiche.

Applicazioni ottimali: etichettatura al dettaglio-incentrata sul prezzo con aggiornamenti poco frequenti (generi alimentari, prodotti generici, farmacia), ambienti esterni o con illuminazione-elevata-ambientale, implementazioni che privilegiano la longevità della batteria rispetto alla velocità di aggiornamento, applicazioni che richiedono un'estetica simile alla carta-.

Espositori da scaffale LCD

Principio di funzionamento: Modulazione della luce a cristalli liquidi con retroilluminazione a LED. Richiede alimentazione continua per la retroilluminazione; lo stato del display non viene mantenuto senza alimentazione.

Punti di forza: aggiornamento rapido (standard 60 Hz, adatto per video), funzionalità full color con milioni di colori, elevata luminosità per promozioni che attirano l'attenzione-, capacità di visualizzare video e animazioni, tecnologia matura con un ampio ecosistema di fornitori.

Limitazioni: consumo energetico continuo (3-15 W per i tipici display a bordo scaffale), scarse prestazioni di illuminazione ambientale (aspetto sbiadito in ambienti di vendita al dettaglio luminosi), limitazioni dell'angolo di visione (±60 gradi tipico prima del cambiamento di colore), guasto della retroilluminazione è una modalità di guasto comune, richiede un'infrastruttura di alimentazione cablata.

Struttura dei costi: Moduli display $ 15-50 a seconda delle dimensioni; lo scaffale completo in rete visualizza $ 50-200; i costi di installazione spesso superano i costi dell'hardware a causa dei requisiti dell'infrastruttura elettrica.

Applicazioni ottimali: End cap promozionali in cui l'animazione attira l'attenzione, display pubblicitari-con funzionalità video, campagne promozionali-limitate nel tempo, ambienti con illuminazione controllata (interni di centri commerciali, negozi aeroportuali), applicazioni in cui esiste già un'infrastruttura elettrica.

Display LCD a segmenti

Principio di funzionamento: Semplici segmenti a cristalli liquidi (come i display delle calcolatrici) guidati da driver di segmento dedicati. Consumo molto basso ma limitato a set di caratteri predefiniti.

Punti di forza: Costo estremamente basso ($ 0,50-2 per display), consumo energetico molto basso (microampere per display statico), ampio intervallo di temperature, elettronica di pilotaggio semplice, affidabilità comprovata in decenni di utilizzo.

Limitazioni: i modelli di segmento fissi limitano il contenuto visualizzabile (in genere solo numeri e caratteri limitati), nessuna capacità grafica, opzioni di dimensioni limitate, aspetto esteticamente datato, ogni carattere richiede un modello di segmento dedicato.

Struttura dei costi: Visualizza moduli con un volume inferiore a $ 1; unità di visualizzazione dei prezzi complete $ 2-5; costi infrastrutturali minimi.

Applicazioni ottimali: visualizzazione del prezzo puramente numerico in cui non è richiesta la flessibilità dei contenuti, implementazioni-estremamente sensibili ai costi, applicazioni-volume elevato che privilegiano l'economia dell'unità rispetto alla capacità, implementazioni in ambienti difficili in cui l'elettronica sofisticata crea rischi di affidabilità.

Etichette di carta (manuale)

Principio di funzionamento: Etichette di carta stampata inserite in supporti di plastica o incollate direttamente sui bordi degli scaffali. Aggiornato manualmente dal personale del negozio.

Punti di forza: Costo tecnologico più basso (di fatto zero per l'hardware del display), flessibilità grafica illimitata, nessun componente elettronico soggetto a guasti, nessun requisito infrastrutturale, flusso di lavoro familiare per il personale di vendita al dettaglio.

Limitazioni: processo di aggiornamento-intensivo di manodopera (15-30 secondi per etichetta per personale esperto), soggetto a errori (problemi stimati di accuratezza dei prezzi del 5-15% nella vendita al dettaglio tipica), costi dei materiali e dei materiali di consumo per la stampa, capacità limitata di eseguire rapide modifiche dei prezzi, rifiuti ambientali derivanti dallo smaltimento delle etichette.

Struttura dei costi: Porta etichette $ 0,10-0,50 ciascuno; etichette di carta $ 0,01-0,05 ciascuna; i costi correnti di manodopera e materiali in genere superano i costi del ciclo di vita ESL entro 2-4 anni per le applicazioni ad alta frequenza di aggiornamento.

Applicazioni ottimali: operazioni di vendita al dettaglio molto piccole in cui il costo della manodopera è trascurabile (negozi gestiti dal proprietario), ambienti con frequenza di aggiornamento estremamente bassa, vendita al dettaglio temporanea o pop-up in cui l'investimento in infrastrutture non è giustificato, applicazioni che richiedono formati fisici insoliti non disponibili nelle opzioni elettroniche.

Quadro di selezione della tecnologia

I criteri decisionali per la selezione della tecnologia di visualizzazione coinvolgono molteplici fattori che devono essere ponderati in base alle priorità dell'applicazione:

Frequenza di aggiornamentoinfluenza fortemente la scelta della tecnologia. Le applicazioni con aggiornamenti inferiori a settimanali raramente giustificano l'investimento ESL; le etichette di carta rimangono economiche. Le applicazioni con aggiornamenti giornalieri raggiungono il pareggio ESL entro 2-3 anni. Le applicazioni con più aggiornamenti giornalieri favoriscono fortemente l'economia ESL.

Complessità dei contenutiinfluenza la scelta della tecnologia. Il display del prezzo puramente numerico può utilizzare il segmento LCD al costo più basso. I prezzi più testo limitato (nomi dei prodotti, prezzo unitario) sono adatti all'ESL e-paper. I ricchi contenuti grafici o video richiedono un display LCD nonostante i costi energetici più elevati.

Condizioni ambientalilimitare le opzioni. L'elevata luce ambientale (esterni, finestre, illuminazione intensa di negozi) favorisce il display riflettente di e-epaper. Gli ambienti di illuminazione controllata possono utilizzare l'LCD in modo efficace. Le temperature estreme (refrigerate, esterne) richiedono valori nominali adeguati del pannello indipendentemente dalla tecnologia scelta.

Disponibilità dell'infrastruttura energeticaspesso determina la fattibilità. Luoghi senza alimentazione disponibile o in cui l'energia elettrica sarebbe proibitivamente costosa richiedono essenzialmente ESL alimentate a batteria-. I luoghi con infrastrutture elettriche già installate (sopra-circuiti di illuminazione sugli scaffali) possono prendere in considerazione le opzioni LCD.

Analisi del costo totale di proprietàdovrebbe considerare:

Queste cifre variano sostanzialmente in base al costo della manodopera locale, alle frequenze di aggiornamento e alla scala di distribuzione. Il calcolo generalmente favorisce l'abbandono scolastico per frequenze di aggiornamento superiori a 1-2 volte a settimana nei mercati del lavoro delle economie sviluppate.

Strategie di distribuzione ibrida

Pochi rivenditori implementano un'unica tecnologia di visualizzazione per tutte le applicazioni. Le strategie ibride abbinano la tecnologia ai requisiti applicativi all’interno di un unico ambiente di vendita al dettaglio:

Carta elettronica-per il prezzo, display LCD per la promozioneutilizza ESL per la determinazione dei prezzi di routine in tutto il negozio, installando schermi LCD alle estremità, nelle aree cassa e negli hot spot promozionali dove la funzionalità video e l'elevata luminosità attirano l'attenzione dei clienti. Questo approccio consente di ottenere vantaggi in termini di efficienza ESL per la maggior parte delle etichette, preservando al tempo stesso la flessibilità promozionale dove conta di più.

Segmenta LCD per il prezzo, e-paper per le informazioniutilizza display a segmenti poco costosi per prezzi puramente numerici mentre utilizza display e-paper più grandi per informazioni dettagliate sui prodotti in cui la complessità dei contenuti giustifica il sovrapprezzo. Questo approccio riduce al minimo i costi per le etichette di base ad alto-volume consentendo al tempo stesso una visualizzazione ricca di informazioni laddove il valore del cliente giustifica l'investimento.

Corrispondenza tecnologia-zona di temperaturaimplementa l'ESL standard nelle aree di vendita al dettaglio a temperatura ambiente utilizzando varianti ad ampia-temperatura nelle zone refrigerate e optando potenzialmente per display a segmenti più resistenti nelle sezioni congelatore dove anche le prestazioni della carta elettronica-ad ampia temperatura diventano marginali. La selezione della tecnologia segue i requisiti ambientali piuttosto che applicare specifiche uniformi.

Scala-l'infrastruttura adeguatapotrebbe utilizzare ESL con un'infrastruttura di rete completa in negozi di grande-formato e allo stesso tempo implementare display a segmenti autonomi o addirittura etichette cartacee in negozi di formato più piccolo dove l'investimento in infrastrutture non è economicamente scalabile. La selezione della tecnologia considera la scala di implementazione insieme ai requisiti tecnici.

Tecnologie emergenti

Ricerca EPD ad alta-velocità

Le dimostrazioni di laboratorio sono state raggiunteFrequenza di aggiornamento di 75 Hzsui-pannelli cartacei-che si avvicinano al territorio LCD. Queste dimostrazioni alle conferenze di settore sono davvero impressionanti, ma l’implementazione della produzione rimane distante.

Le principali tecnologie abilitanti includonoadditivi a cristalli liquidiche drogano il fluido elettroforetico con composti che inducono effetti di riflusso. I documenti di ricerca riportano un miglioramento della velocità di 2,8 volte riducendo contemporaneamente la tensione di guida del 50%.Laminati piani-a film sottile-frontaleridurre la distanza di migrazione delle particelle.Nuove formulazioni di nanoparticelleottimizzare le caratteristiche di carica superficiale e ridurre il raggio idrodinamico. Emachine learning-generazione di forme d'onda ottimizzatasi adatta in tempo reale-per visualizzare lo stato e le condizioni ambientali.

Queste tecnologie rimangono in fase di sviluppo. Non è consigliabile specificare la produzione dei prodotti ESL sulla base dei risultati di laboratorio.

Colore E-Evoluzione della carta

Galleria E Ink 3la tecnologia dimostra dove si sta dirigendo l’EPD a colori. L'aggiornamento in bianco/nero è sceso a350 ms, in calo rispetto ai 2000 ms delle generazioni precedenti. La modalità colore viene attivata rapidamente500 ms. Viene eseguita la modalità colore standard750-1000ms. È ancora necessaria la modalità colore della migliore qualità1500 ms.

Il Color EPD sta passando da "appena utilizzabile" a "praticamente realizzabile" per applicazioni selezionate. Aspettatevi miglioramenti continui, ma la monocromia manterrà i vantaggi in termini di velocità e potenza a tempo indeterminato a causa delle differenze fondamentali della fisica delle particelle.

Specifiche prestazionali per la progettazione del sistema

Specifiche minime praticabili

Per l'etichettatura generale degli scaffali dei negozi al dettaglio, questi numeri rappresentano il livello minimo:

Tempo di aggiornamentodovrebbe raggiungere 2000 ms o più per la modalità globale, 500 ms o più per quella parziale.Rapporto di contrastodeve superare 8:1.Risoluzionedovrebbe raggiungere almeno 100 DPI.Angolo di visionedeve estendersi su 170 gradi o più.Intervallo di temperatura operativadovrebbe coprire da 0 gradi a 40 gradi.Durata della batteriadovrebbe superare i 5 anni con 2 aggiornamenti al giorno.

Specifiche migliorate

Per applicazioni impegnative-aggiornamenti frequenti, celle frigorifere, contenuti promozionali-le specifiche si restringono:

Tempo di aggiornamentodovrebbe raggiungere 1000 ms per il globale, 300 ms per il parziale.Rapporto di contrastodovrebbe superare 12:1.Risoluzionedovrebbe raggiungere 120 DPI o superiore.Capacità di colore(3-4 colori) diventa rilevante.Intervallo di temperatura operativadovrebbe estendersi da -25 gradi a 50 gradi.Durata della batteriadovrebbe superare i 3 anni con 4 aggiornamenti al giorno.

Convalida delle specifiche

Le specifiche del fornitore dovrebbero essere verificate in condizioni realistiche. Questo non è facoltativo-sono stati riscontrati divari significativi tra le dichiarazioni della scheda tecnica e le prestazioni di produzione.

Testare il tempo di aggiornamento alle temperature operative minima e massima, non solo a temperatura ambiente. Confermare il rapporto di contrasto nelle effettive condizioni di illuminazione del negozio, non nell'illuminazione del laboratorio. Convalida le proiezioni sulla durata della batteria con la frequenza di aggiornamento e il tipo di contenuto previsti-le proiezioni del fornitore in genere presuppongono gli scenari-migliori. Verifica la latenza degli aggiornamenti a livello di sistema-con il conteggio delle etichette target per garantire che l'architettura di rete si adatti in modo appropriato.

Abbinare la tecnologia all'applicazione

La scelta della tecnologia delle etichette elettroniche da scaffale si riduce in definitiva alla capacità di abbinare le capacità ai requisiti. La fisica dei display elettroforetici stabilisce limiti precisi-frequenza di aggiornamento, sensibilità alla temperatura, comportamento ghosting-che nessuna quantità di ottimizzazione trascenderà. La comprensione di questi limiti consente una progettazione realistica del sistema e una selezione della tecnologia appropriata.

Per le implementazioni in cui i vincoli si adattano all'applicazione-frequenze di aggiornamento moderate, funzionamento a temperatura ambiente,-contenuti incentrati sul prezzo-ESL offre un valore convincente attraverso l'eliminazione della manodopera, il miglioramento dell'accuratezza dei prezzi e la flessibilità operativa. Per le applicazioni che spingono contro le limitazioni ESL-aggiornamenti ad alta-frequenza, temperature estreme, contenuti multimediali avanzati-tecnologie alternative o approcci ibridi potrebbero rivelarsi più appropriati.

La tecnologia continua ad avanzare. Le frequenze di aggiornamento migliorano in modo incrementale. La capacità del colore si espande. Gli intervalli di temperatura si ampliano. Ma la fisica fondamentale rimane. Per un'implementazione ESL di successo è necessario lavorare entro questi limiti, senza far finta che non esistano.
