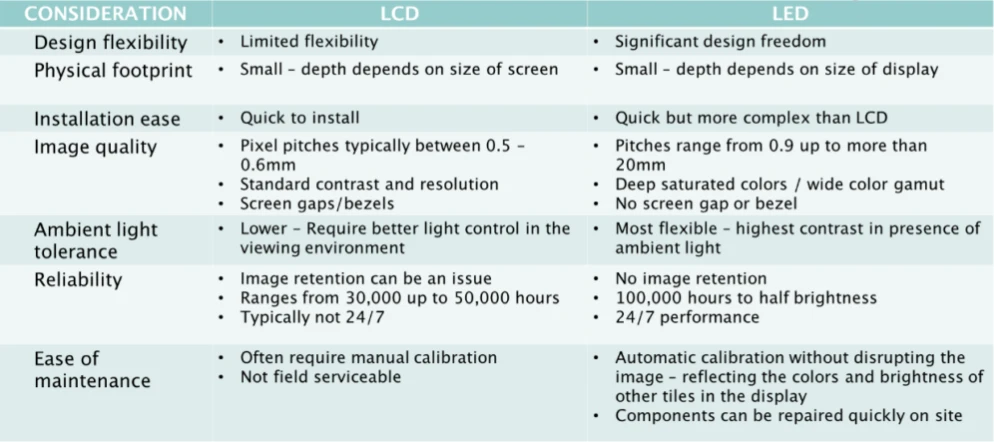

La differenza fondamentale che devi conoscere prima
Gli schermi a barre LCD e gli schermi a barre LED funzionano in modi completamente diversi. Una volta capito questo, scegliere tra loro diventa molto più semplice.

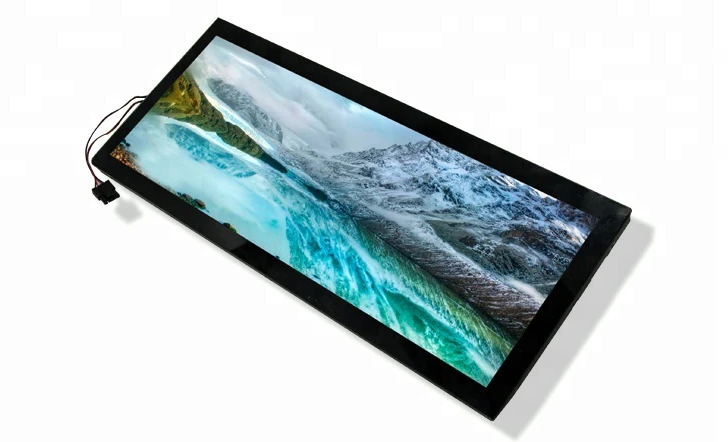

Schermi a barre LCDlavorare controllando la luce che arriva da dietro. C'è un'unità di retroilluminazione e le molecole di cristalli liquidi si torcono e girano per far passare la luce o bloccarla. I cristalli stessi non producono luce-sono essenzialmente persiane con filtri colorati.
Schermi a barre LEDfare la propria luce. Piccoli LED rossi, verdi e blu producono luce e colore allo stesso tempo. Ogni pixel è la sua piccola fonte di luce.
Luminosità
La luminosità decide dove funzionerà effettivamente un display. Lo misuriamonit (cd/m²)e ci sono limiti rigidi che non puoi aggirare con trucchi di installazione intelligenti.
Per la vendita al dettaglio interna con illuminazione controllata, è necessario almeno350 nit. Da qualche parte nelGamma 500-700funziona meglio. Metti quel display vicino a una finestra e all'improvviso stai guardando700 minimo, con1000-1500essere più sicuro. I luoghi semi-all'aperto con sole indiretto lo spingono a farlo2000-3500 nit. Pieno all'aperto alla luce diretta del sole?5000 nit come minimoe la maggior parte degli installatori lo consiglia6000-8000.
Il display LCD supera i 2500 nite solo i modelli specializzati ad alta-luminosità arrivano a questo livello. Queste unità hanno uno spessore maggiore-forse il 40-60% in più di profondità e si bruciano più velocemente.
Il LED inizia a 800 e supera i 10.000 nit.
Full outdoor significa LED.

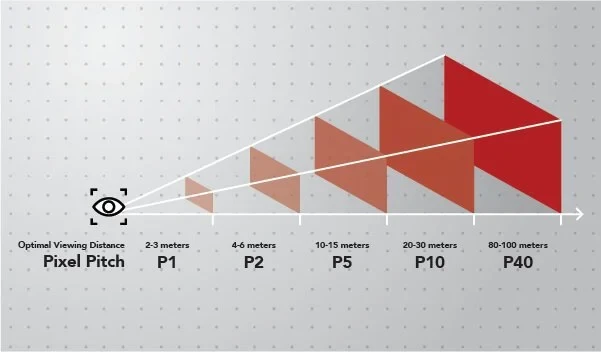

Densità di pixel e distanza di visione
Gli schermi a barra LCD vengono forniti con un numero di pixel fisso dalla fabbrica. Prendi uno schermo a barra LCD da 37 pollici a 1920×540. Stai diventando coerente60+ PPInon importa dove ti trovi. È nitido a mezzo metro, inutile a cinque metri.
Gli schermi a barra LED ti consentono di scegliere la densità dei pixelpasso dei pixel. Il calcolo è semplice: prendi il passo dei pixel in millimetri e moltiplicalo per 1,0-1,5 per ottenere la distanza di visione ottimale in metri.
P4.0è dove si concentra la maggior parte dei progetti-copre ilPunto debole di 4-6 metriche funziona per installazioni di centri commerciali, segnaletica aeroportuale e vetrine di negozi al dettaglio. Vai più stretto se necessario.P2.0gestisce la portata di 2-3 metri e paghi circa il doppio.P1.2esiste per quelle rare situazioni in cui le persone si trovano a portata di mano di un grande muro a LED. A 5 volte il costo.
Il display LCD ha senso quando gli spettatori si avvicinano a meno di 2 metrie stai mostrando testo o grafica dettagliati.Il LED vince quando la distanza di visione supera i 2,5 metrie l'impatto visivo conta più delle scritte in piccolo.

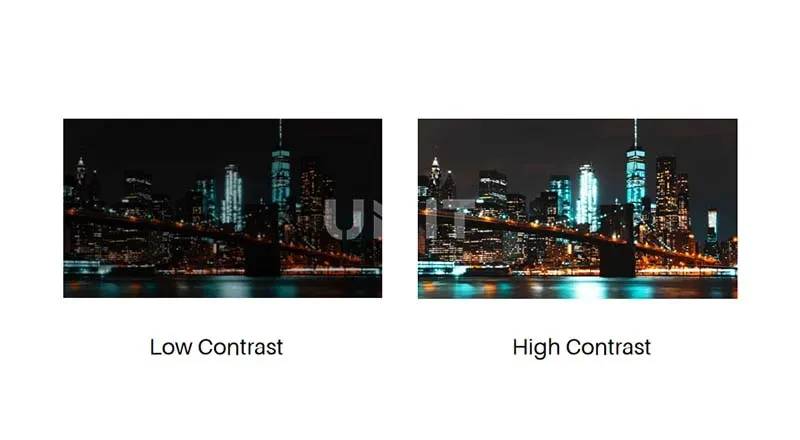

Rapporto di contrasto: perché il LED vince su sfondi scuri
Il rapporto di contrasto misura la differenza tra il bianco più luminoso e il nero più scuro che un display può produrre.
L'LCD ha un problema strutturale qui. La retroilluminazione attraversa costantemente l'intero pannello. Quando vuoi mostrare il nero, quei pixel non possono bloccare completamente la luce. Ottieni il grigio scuro invece del vero nero. I pannelli IPS in genere raggiungonoda 1000:1 a 1500:1contrasto. I pannelli VA funzionano meglioda 3000:1 a 5000:1.
Ogni pixel LED può spegnersi completamente. Nessuna corrente significa nessuna luce, il che significanero vero e proprio. Colpito i pannelli LED SMD standardda 5000:1 a 8000:1. I LED COB-di fascia più alta possono raggiungere10.000:1 o anche 100.000:1.
Se i tuoi contenuti utilizzano sfondi scuri o loghi-a contrasto elevato, questo è importante. Per il testo su sfondi chiari, la maggior parte delle persone non se ne accorgerà.
Prestazioni cromatiche
Gli schermi a barra LCD in genere coprono72-100% dell'sRGB, lavorare dentroProfondità colore a 8 bit (16,7 milioni di colori)e raggiungereΔE precisione del colore compresa tra 2 e 5. La coerenza è il loro punto di forza-la retroilluminazione si diffonde in modo uniforme, quindi i colori corrispondono su tutto il pannello senza calibrazione.
Il LED offre una gamma più ampia(90-140% sRGB)e una profondità di colore più profonda(10-16 bit, oltre un miliardo di colori). La precisione-di-l'-impostazione predefinita è peggiore, con ΔE pari a 3-6, e far sì che i colori corrispondano tra i moduli richiede lavoro. Qualsiasi installazione LED seria include la calibrazione basata sul colorimetro.
Frequenza di aggiornamento e acquisizione della fotocamera
La frequenza di aggiornamento diventa una vera preoccupazione quando le persone fotografano o filmano il tuo display. Oggi questo accade costantemente nei negozi e negli spazi pubblici.
Il display LCD funziona aNorma 60Hz, con 120Hz disponibile sui modelli premium. Questo va bene per gli occhi umani, ma può produrre bande quando qualcuno riprende video con il proprio telefono. I pannelli LED commerciali in genere funzionanoDa 1920 Hz a 3840 Hz, che elimina gli artefatti delle linee di scansione-che compaiono nei filmati degli smartphone.
Vuoi provarlo tu stesso?Registra lo schermo con la modalità rallentatore-del telefono a 240 fps. Le barre nere orizzontali che scorrono attraverso l'immagine indicano che la frequenza di aggiornamento non è sufficientemente elevata.
Tecnologia dei pannelli

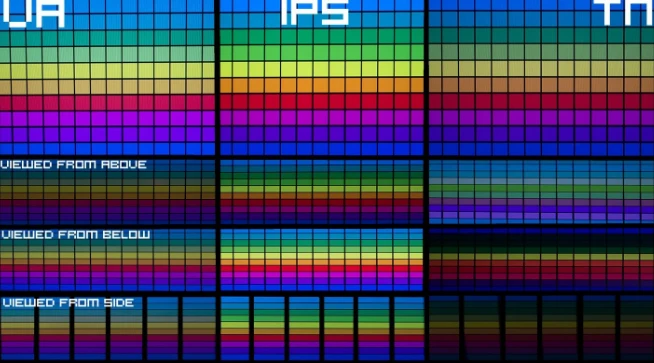

Tipi di pannelli LCD
IPS (cambio in-aereo)i pannelli ti dannoAngoli di visione di 178 gradi/178 gradicon un'eccellente precisione del colore. Il tempo di risposta è di 8-14 ms e i livelli di nero sono moderati-noterai neri grigiastri anziché veri neri. Funzionano bene per i display sugli scaffali visualizzati da più angolazioni e per i menu in cui la precisione del colore è importante.
VA (allineamento verticale)offerta di pannelliAngoli di visione di 178 gradi/160 gradi. Le prestazioni verticali spesso peggiorano ad angoli estremi. La precisione del colore è buona, il tempo di risposta è più veloce a 4-8 ms e i livelli di nero superano l'IPS. Si adattano a contenuti ricchi di video e ai marchi che utilizzano combinazioni di colori scuri.
Varianti ADS/AFFSsono opzioni di livello industriale-con tolleranza estesa alla temperatura daDa -30 gradi a +80 gradi. Vale il premio solo per trasporti o ambienti estremi.

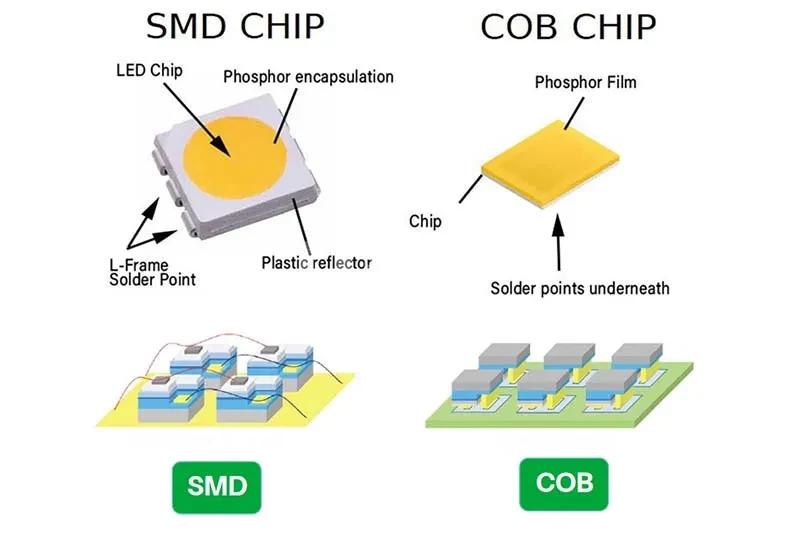

Tecnologie di confezionamento dei LED
La terminologia diventa confusa rapidamente.
SMD (dispositivo a montaggio-superficiale)domina le installazioni interne e semi-esterne. Tre chip LED (rosso, verde, blu) si montano su un'unica staffa e vengono incapsulati in resina. I passi dei pixel vanno da P1.0 a P10.
Le vulnerabilità sono reali: le superfici esposte dei LED possono danneggiarsi fisicamente, l’umidità può penetrare attraverso i confini della resina e il contatto diretto con le dita può spostare i componenti. Per i punti vendita e le stazioni di transito in cui le persone potrebbero toccare il display, questo è importante.
COB (Chip su Board)monta i chip LED direttamente sul substrato del PCB, quindi ricopre il tutto con uno strato protettivo uniforme. L'intera superficie del modulo risulta liscia e continua-migliore durabilità fisica, resistenza all'umidità e contrasto migliorato grazie al-rivestimento che assorbe la luce tra i pixel. I costi corrono30-50% in piùrispetto all'equivalente SMD.
GOB (Colla-sulla-scheda)è l'opzione di compromesso: tecnologia SMD standard con rivestimento epossidico aggiunto dopo l'assemblaggio. Protezione simile al COB-a un costo inferiore. Vedrai una leggera riduzione della luminosità (5-10%) e un potenziale ingiallimento con un'esposizione prolungata ai raggi UV.
Pannelli nativi e tagliati
I produttori di schermi a barra acquistano i loro pannelli in due modi e la differenza è più importante di quanto la maggior parte degli acquirenti si renda conto.
Pannelli barra nativi
Questi sono realizzati utilizzando maschere di produzione progettate specificatamente per proporzioni ultra-ampi. Le dimensioni sono intenzionali fin dall'inizio. Ai fornitori piaceBOE, AUO, Innolux e CSOTcreare linee di prodotti in formato-allungato dedicate.
Cosa ottieni: distribuzione uniforme della retroilluminazione fino ai bordi, completa integrità strutturale con spessore del vetro standard, guarnizioni uniformi attorno all'intero perimetro e modelli di risoluzione standard come1920×158, 1920×360 o 1920×540.
Pannelli tagliati e ridimensionati
Iniziano come pannelli standard 16:9 che vengono tagliati fisicamente alle dimensioni della barra dopo la produzione. Un pannello 1920×1080 potrebbe diventare più strisce 1920×270.
Il taglio rompe il sigillo tra gli strati di vetro-perdite di luce ai bordi. L'integrità del vetro viene compromessa in corrispondenza delle linee di taglio, il che significa maggiori rotture durante la spedizione e l'installazione. La retroilluminazione originale era progettata per l'intero pannello, quindi i pannelli parziali ottengono un'illuminazione non uniforme. Inoltre, le guarnizioni compromesse lasciano entrare l'umidità, accelerando la degradazione dei cristalli liquidi nel tempo.
Pannelli tagliati a chiazze:cerca risoluzioni verticali non-standard come158, 203 o 270 pixel. Richiedi le schede tecniche dei pannelli con i numeri di parte effettivi del produttore. I veri pannelli nativi hanno numeri di modello documentati nei cataloghi dei fornitori.
I pannelli tagliati costano il 30-50% in meno.Lo sconto c'è perché la qualità è decisamente inferiore.
Applicazioni reali

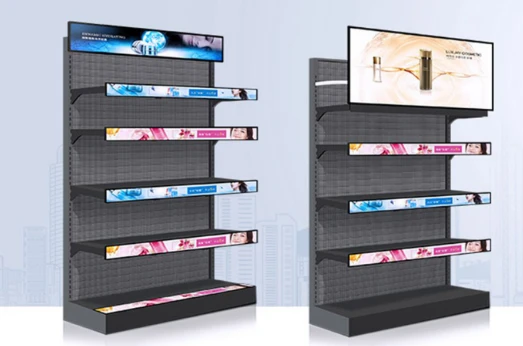

Espositori Edge sugli scaffali dei negozi al dettaglio
Hai un'illuminazione interna controllata, persone che stanno molto vicine (a volte meno di un metro quando raggiungono i prodotti) e contenuti costituiti principalmente da testo e prezzi. Inoltre probabilmente stai lanciando dozzine o centinaia di queste cose.
Il display LCD vince qui e non è particolarmente vicino.Nessuno si trova a 4 metri dal bordo di uno scaffale. I tuoi spettatori sono vicini, il che significa che hai effettivamente bisogno della densità di pixel fornita dal display LCD. Il testo appare nitido grazie al modo in cui il display LCD gestisce il rendering dei subpixel. E quando acquisti 200 unità invece di 2, la differenza di prezzo tra LCD e LED aumenta davvero.
Anche il profilo sottile aiuta. La maggior parte delle guide di montaggio-sul bordo dello scaffale sono state progettate pensando alle dimensioni dell'LCD, quindi non dovrai combattere contro l'hardware.
Qualcosa inGamma 500-700 nit con pannelli IPSfunziona bene. La VA funziona se tutti si avvicinano dalla stessa direzione, ma raramente è così che le persone fanno acquisti. Assicurati di disporre di pannelli nativi e delle dimensioni-che normalmente visualizziGamma 23-42 pollici.
Visualizzazioni delle informazioni sui trasporti
Treni, autobus, aeroporti. L'ambiente è duro in un modo a cui le persone non pensano finché qualcosa non si rompe. Vibrazione costante. Sbalzi di temperatura che ucciderebbero l’elettronica di consumo. E queste cose funzionano 18+ ore al giorno.
I requisiti di certificazione fondamentalmente prendono questa decisione per te.Il settore ferroviario ha la norma EN50155, quello automobilistico necessita della certificazione E-Mark e i percorsi di approvazione per gli LCD sono maturi e ben-documentati. Certificazione LED per i trasporti? Sto ancora recuperando terreno.
Al di là delle pratiche burocratiche, i sistemi di montaggio LCD industriali vantano decenni di comprovata resistenza alle vibrazioni. Anche il peso conta quando si installano i display nei veicoli. E poiché le persone sono sedute o in piedi relativamente vicine, non stai sprecando il vantaggio in termini di risoluzione dell'LCD.
Avrai bisogno di pannelli IPS-classificati industriali che gestiscano almenoDa -20 gradi a +60 gradi. Dovrebbero essere visualizzate le specifiche di vibrazioneTolleranza continua minima 1G, idealmente con resistenza agli urti 3G. Luminosità intorno700-1000 nitgestisce il riflesso delle finestre.

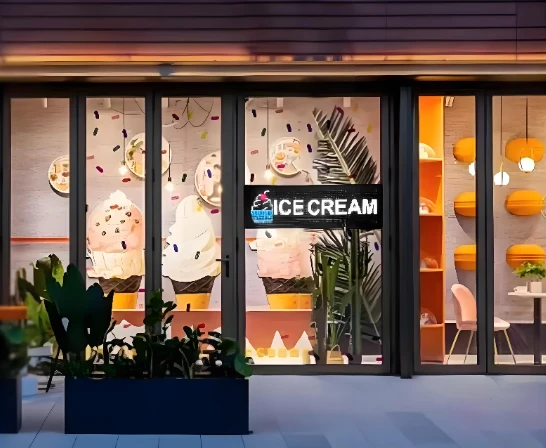

Vetrine esterne e vetrine
La luce del sole cambia tutto. Stiamo parlando100.000 luxcolpire il display in una giornata limpida. L'LCD fisicamente non può competere qui.
Il LED è l'unica vera opzione all'aperto.Sono necessari 5000-8000 nit per combattere la luce solare diretta, e questo non è qualcosa che un LCD può offrire. Anche la resistenza agli agenti atmosferici è importante poiché lo vorraiIP65 o superioresulla superficie anteriore. Le distanze di visualizzazione più lunghe (persone dall'altra parte della strada, macchine che passano) significano che pagheresti comunque più del dovuto per la densità di pixel dell'LCD.
Vai conPasso pixel P3-P6a seconda di quanto è lontano il tuo spettatore tipico. Assicurati di ricevereAggiornamento a 3840 Hzquindi fotografa bene sui social media. L'intervallo di temperatura operativa dovrebbe gestire qualunque cosa il clima locale gli riservi.

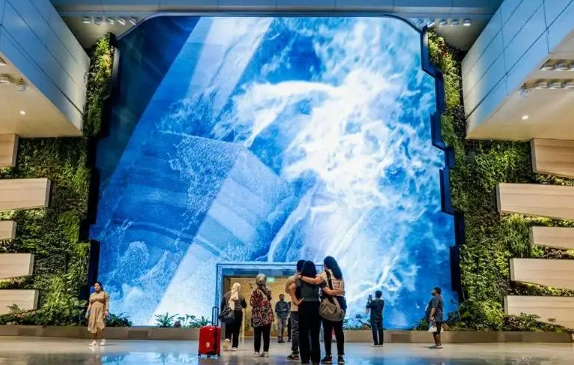

Installazioni per interni-su larga scala
Centri commerciali, aeroporti, centri congressi, lobby aziendali. Grandi spazi con soffitti alti e spettatori che potrebbero trovarsi a 20 metri di distanza.
Il fattore di continuità è ciò che uccide l'LCD qui.Il pannello LCD più grande che troverai è di circa 88 pollici. Vuoi andare più a lungo? Stai affiancando i pannelli insieme e quelle cornici sono visibili. I designer cercano di incorporare le cornici nell'estetica.
I moduli LED si incastrano tra loro senza soluzione di continuità.Desideri un display continuo da 30 metri? Il LED se ne occupa. Installazione curva che avvolge una colonna? Il LED se ne occupa. Le distanze di visualizzazione in questi spazi si allineano perfettamente con il pixel pitch P2,5-P4, che è comunque il punto debole del LED.
Per installazioni premiumP2.5funziona bene. Il lavoro commerciale standard va beneP3-P4. La luminosità dipende dallo spazio ma in genere800-1500 nitcopre la maggior parte degli scenari interni. Ottieni sicuramente il design del modulo di accesso frontale-perché prima o poi qualcuno avrà bisogno di riparare questa cosa e non vuoi spiegare perché devi chiudere una sezione del centro commerciale per accedere al retro del display.

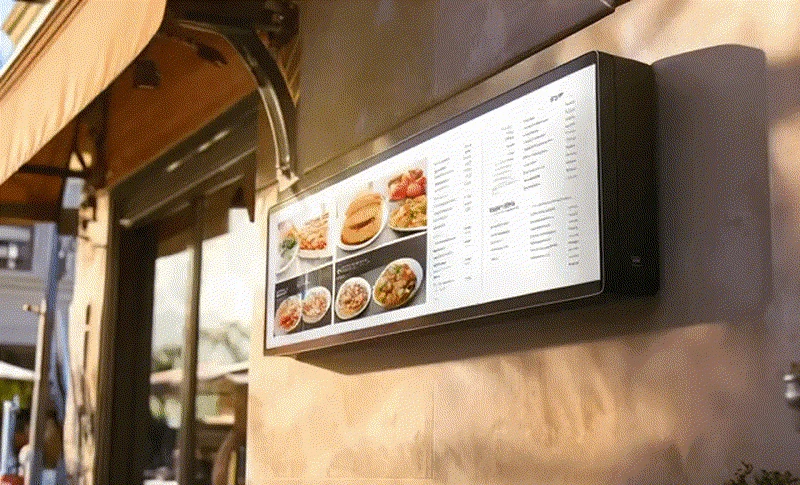

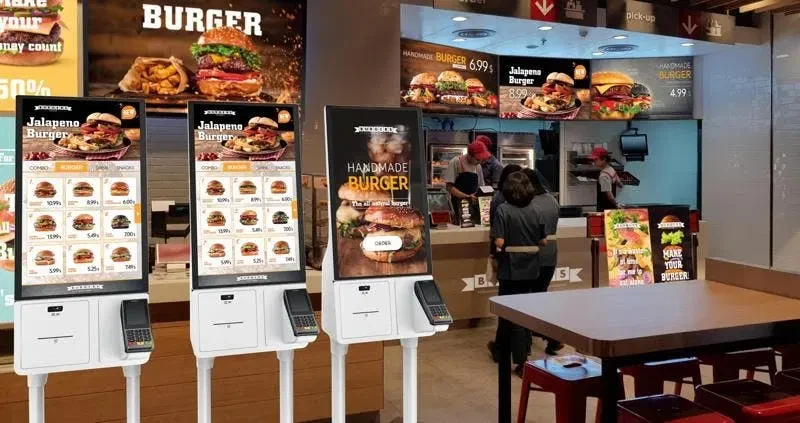

Tabelloni dei menu del ristorante e del QSR
Qui il budget conta. I margini dei ristoranti sono ridotti e i proprietari controllano attentamente ogni acquisto di attrezzature.
Il contenuto è principalmente testo con occasionali fotografie di cibo.Il display LCD rende il testo magnificamente.La distanza di visione è solitamente quella gamma di 1,5-4 metri in cui entrambe le tecnologie funzionano bene tecnicamente, ma l'acquisto e il funzionamento dell'LCD costa molto meno.
Una cosa da considerare: le cucine generano grasso e vapore. Anche nella sala da pranzo queste cose migrano. Vuoi una sorta di vetro protettivo sul display. Il rivestimento in vetro temperato è standard. Se effettui ordini self-service-,Funzionalità touch PCAPaggiunge forse il 15-20% al costo ma apre nuove funzionalità.
Luminosità intorno500-700 nitgestisce l'illuminazione tipica del ristorante.IP54 sulla superficie frontaledovrebbero essere considerati obbligatori e non facoltativi.
Considerazioni sui costi a lungo termine-
Il costo iniziale è solo l’inizio. Di seguito è riportato un confronto approssimativo. I risultati varieranno in base alle tariffe dell’elettricità, ai modelli di utilizzo e all’eventuale rottura di qualcosa.
Per uno schermo a barre LCD (equivalente a 37 pollici):l'acquisizione è in corso$400, l'energia per 12 ore di funzionamento giornaliero costa forse $ 8 all'anno a seconda delle tariffe, accantona circa $ 40 all'anno per la manutenzione e la sostituzione della retroilluminazione intorno al quarto anno aggiunge altri $ 150 circa.Circa $ 800 in cinque anni.
Per uno schermo a barre LED con area di visualizzazione equivalente a P2,5:l'acquisizione va in giro$900, l'energia costa un po' di più, forse 13 dollari all'anno alle stesse condizioni. Le riserve di manutenzione possono essere inferiori poiché il LED tende ad essere più durevole. La sostituzione del modulo in genere non è necessaria entro cinque anni se si acquista una qualità decente.Circa $ 1.050-1.100 in totale.
Il LED funziona circa il 35% in più rispetto all'LCD in cinque anninei tipici scenari indoor.
La matematica cambia a seconda delle diverse situazioni. Le implementazioni più lunghe favoriscono i LED-La retroilluminazione LCD si degrada più velocemente dopo il 5 anno, mentre il LED mantiene una luminosità superiore al 70% fino all'ottavo anno. Le installazioni esterne spingono i modelli LCD ad alta-luminosità a $800+ offrendo al contempo una longevità peggiore, rendendo il costo dei LED-equivalente o più economico. Le grandi installazioni senza soluzione di continuità richiedono un complesso allineamento della cornice con l'LCD e, su larga scala, l'assemblaggio più semplice dei LED riduce i costi di manodopera abbastanza da colmare il divario.
Cosa chiedere al momento dell'acquisto
Per schermi a barra LCD
Inizia con il pannello stesso. Vuoi saperechi lo ha effettivamente realizzato (BOE, AUO, Innolux)e il numero di modello specifico. Questo è importante perché è il modo in cui verifichi che stai ottenendo un pannello nativo piuttosto che qualcosa che è stato tagliato da un display standard. I pannelli tagliati sono più economici per un motivo.
Le specifiche di luminosità possono essere fuorvianti. Alcuni produttori misurano al centro del pannello dove è più luminoso, altri danno una media su tutta la superficie.Chiedi quale metodo hanno utilizzato.Una misurazione centrale di 700 nit potrebbe essere solo 550 nit negli angoli.
Ottieni iltipo di retroilluminazioneper iscritto poiché l'illuminazione edge-e quella diretta-hanno caratteristiche di uniformità diverse.Gamma di coloridovrebbe essere specificato come percentuale di sRGB o un altro standard che puoi effettivamente verificare. Non accettare semplicemente "una buona riproduzione dei colori" come risposta.
Anche gli aspetti operativi contano:intervallo di temperatura, valori MTBF, cosa copre esattamente la garanzia (solo pannelli? retroilluminazione? alimentazione?). E assicurati di conoscere le dimensioni dell'interfaccia di montaggio prima di progettare l'hardware di installazione.
Per schermi a barra LED
La qualità dei LED varia enormemente e ilproduttore di chipè il tuo primo indizio.Nationstar, Kinglight, Cree, Nichiasono i nomi che vuoi vedere. Il generico "LED di alta-qualità" non significa nulla.
Non fidarti della scheda tecnica sul pixel pitch.Porta con te delle pinze se devi fare un'ispezione in fabbrica.
La frequenza di aggiornamento è facile da verificare tu stesso. Tira fuori il telefono, passa al video al rallentatore-a 240 fps e registra lo schermo. Le barre nere che scorrono attraverso l'immagine indicano che la frequenza di aggiornamento non è quella dichiarata. Questa operazione richiede 30 secondi e ha salvato i clienti da acquisti errati.
Le misurazioni della luminosità sono un’altra area in cui i produttori diventano creativi. Se stai spendendo soldi seri,portare all'ispezione un misuratore calibrato. Un display valutato a 6000 nit che in realtà ne fornisce 4500 non lo taglierà alla luce solare diretta.
Alcune cose meno ovvie da definire: Ècalibrazione del coloreincluso nella consegna o è un costo aggiuntivo? Qual è iltolleranza di planaritàtra i moduli? (Le giunture visibili spesso provengono da moduli che non sono perfettamente a filo.) Per quanto tempo garantirannodisponibilità dei moduli di riserva? Minimo cinque anni, perché un display che non puoi riparare è una responsabilità. E prendi ilpolitica sui pixel mortiper iscritto con numeri reali, non solo "tasso accettabile standard del settore".
Quindi quale?
Il display LCD funziona meglio per:visualizzazione ravvicinata a meno di 1,5 metri, contenuti di testo-pesanti, illuminazione interna standard, progetti- attenti al budget, installazioni con lunghezza totale inferiore a 3 metri, applicazioni abilitate al tocco-e ambienti di trasporto con problemi di vibrazioni.
Il LED ha più senso per:distanze di visualizzazione superiori a 3 metri, contenuti video-dominanti, ambienti con elevata illuminazione ambientale, qualsiasi applicazione semi-per esterni o esterni, presentazioni di marchi premium, corse senza soluzione di continuità superiori a 5 metri, funzionamento 24 ore su 24, 7 giorni su 7 pianificato per oltre 5 anni e installazioni curve o architettonicamente creative.
Il raggio visivo di 1,5-3 metri con illuminazione interna standard potrebbe andare in entrambe le direzioni. Considera altri fattori. Contare quali vantaggi contano per il progetto specifico.Quando è vicino al pareggio, il display LCD di solito vince in termini di costia meno che non siano specificamente necessari lunghezza continua, luminosità esterna o impatto video.
