Questi guasti hanno degli schemi e la maggior parte è diagnosticabile in 30 minuti o meno. Questa guida è strutturata in base al funzionamento effettivo della risoluzione dei problemi: partendo da ciò che puoi vedere sullo schermo, quindi procedendo a ritroso fino alla causa. Sia che tu mantengaschermi LCD commercialinella vendita al dettaglio, eseguire pannelli in chioschi pubblici o eseguire il debug dell'hardware incorporato durante lo sviluppo, il processo diagnostico è lo stesso.
Riferimento rapido ai sintomi
Utilizza questa tabella come primo filtro. Più cause possono produrre lo stesso sintomo, quindi trattalo come una direzione iniziale, non come una risposta finale.
| Sintomo | Causa più probabile | Prima azione |
|---|---|---|
| Schermo completamente scuro, senza retroilluminazione | Interruzione di corrente o fusibile bruciato | Misurare la tensione in ingresso sui pin del modulo |
| Schermo acceso ma molto scuro | Degrado della retroilluminazione o guasto del gruppo LED | Testare il circuito di retroilluminazione in modo indipendente |
| Immagine debole visibile solo con una torcia | Guasto alla retroilluminazione - il pannello stesso è funzionante | Ispezionare le strisce LED e il circuito del driver |
| Display tremolante o lampeggiante | Cavo a nastro allentato o tensione di alimentazione instabile | Riposizionare tutti i connettori; controllare l'ondulazione dell'alimentazione |
| Linee verticali o orizzontali sullo schermo | Substrato incrinato o guasto al circuito integrato del driver | Ispezione visiva; scambiare la scheda del driver |
| Caratteri criptati o mancanti | Mancata corrispondenza del protocollo o bug del firmware | Verificare le impostazioni di comunicazione rispetto alla scheda tecnica |
| Schermo bianco senza contenuto | Errore di inizializzazione o perdita di segnale | Controllare la configurazione del protocollo; confermare il tempo di ripristino |
| Immagine fantasma persistente o burn-in- | Immagine statica sul pannello invecchiato troppo a lungo | Ciclo di alimentazione; esegui il modello di test di aggiornamento dei pixel- |
| L'input touch non viene registrato | Cavo touch danneggiato o firmware danneggiato | Controllare il cavo a nastro; ri-flash del controller touch |
| Ripristini casuali o spegnimento e riaccensione | Picco di tensione o capacità di corrente insufficiente | Misurare l'alimentazione con oscilloscopio; aggiungere protezione contro le sovratensioni |
Cosa causa effettivamente i guasti del modulo LCD?
Degrado della retroilluminazione
La retroilluminazione è il guasto singolo-componente più comune nei moduli LCD. Gli array di LED si attenuano gradualmente nel corso della loro vita operativa - i produttori qualificano i prodottiStandard di test di affidabilità dei semiconduttori JEDECe la durata nominale varia in modo significativo tra i panel-di livello consumer e-industriale. Fare sempre riferimento alla scheda tecnica del modulo specifico per la sua durata nominale nelle condizioni operative, non a una cifra generica del settore.
Un display con retroilluminazione degradata supera comunque i controlli elettrici. Il pannello funziona - semplicemente non riesce a produrre un'immagine leggibile alla normale luce ambientale. Se lo schermo sembra accettabile in una stanza buia ma diventa quasi invisibile sotto l'illuminazione intensa dell'ufficio o all'aperto, la retroilluminazione è la prima cosa da testare.
⚠️ Errore comune:compensare l'attenuazione della retroilluminazione spingendo la luminosità al massimo. Ciò accelera l'usura dei LED e riduce la vita utile rimanente di un componente già-degradabile. La scelta dell'hardware con un margine di luminosità adeguato fin dall'inizio evita completamente il problema - guarda cosa distinguemoduli LCD-di livello commercialeda alternative-di livello consumer.
Problemi di connettori e cavi
I cavi a nastro, i connettori zebrati e i giunti di saldatura si degradano sotto vibrazioni, cicli termici e flessioni ripetute. La modalità di guasto è quasi sempre intermittente: sfarfallio con determinati orientamenti, segmenti del display caduti sotto vibrazione o uno schermo che funziona all'avvio ma non funziona alla temperatura operativa. Il riposizionamento di ogni connettore prima di ordinare le parti risolve una quota significativa di reclami sul campo a costo zero.
Stress ambientale
Il freddo rallenta la risposta dei cristalli liquidi; il calore accelera l'invecchiamento del polarizzatore e la delaminazione dell'adesivo; l'umidità corrode gli elettrodi dall'interno, producendo segmenti di display mancanti che peggiorano gradualmente nel corso delle settimane. Specificare sempre le condizioni-peggiori, non quelle medie. Per applicazioni in ambienti esigenti,soluzioni di display LCD integrate con valutazioni ambientali abbinatevale la pena valutarli prima della distribuzione, non dopo un fallimento sul campo.
⚠️ Errore comune:testare un display in condizioni di laboratorio e presupporre che funzionerà allo stesso modo all'aperto, in un magazzino frigorifero o vicino a una fonte di umidità - senza verificare che la classe IP nominale e l'intervallo di temperatura del modulo corrispondano effettivamente all'ambiente di distribuzione.
Problemi di alimentazione e guasti ai driver
I picchi di tensione causano danni immediati al circuito integrato del driver. L'ondulazione dell'alimentazione - il rumore CA sulla guida CC - provoca danni più subdoli e cumulativi: ripristini casuali, rumore dell'immagine e durata ridotta dei LED. Consulta la scheda tecnica del tuo modulo per conoscere la tensione di ripple massima consentita; non esiste una soglia universale applicabile a tutti i tipi di panel.
I bug del firmware e le discrepanze del protocollo sono una categoria separata che imita in modo convincente il guasto dell'hardware. Uno schermo bianco o un output criptato dopo uno scambio di scheda o un aggiornamento del software molto spesso è un errore di configurazione, non un pannello rotto. Questa distinzione è importante quandoconfronto tra formati di schermi LCD e barre LED- tecnologie diverse hanno comportamenti di protocollo e firme di errore diversi.
Processo diagnostico in sei-passaggi
Elaborateli in ordine. Interrompi non appena identifichi l'errore - gli scambi non necessari fanno perdere tempo e introducono nuove variabili.
Passaggio 1 - Ispezione visiva prima dell'accensione-.Cerca crepe, condensa dietro il pannello, segni di bruciature sul PCB e cavi a nastro spostati o piegati. Se trovi danni fisici, non applicare energia. Una connessione in cortocircuito può causare danni a cascata molto più costosi del guasto originale.
Passaggio 2 - Verificare la tensione di ingresso.Utilizzare un multimetro sui pin di ingresso dell'alimentazione del modulo. Le tensioni nominali tipiche per i pannelli TFT sono 3,3 V, 5 V o 12 V - controlla la scheda tecnica. Una lettura superiore al 5% al di fuori delle specifiche richiede un'indagine. Per guasti intermittenti, aggiungere un oscilloscopio per verificare l'ondulazione dell'alimentazione rispetto alle specifiche consentite della scheda tecnica.
Passaggio 3 - Isolare la retroilluminazione.In una stanza buia, puntare una torcia sulla superficie del pannello in un angolo. Se riesci a distinguere un'immagine debole, il pannello è funzionante e solo la retroilluminazione è guasta. Questo singolo test elimina metà dell'albero diagnostico in meno di 10 secondi - e funziona altrettanto benedisplay LCD in formato-barracome sui pannelli rettangolari standard.
Passaggio 4 - Scambia metodicamente cavi e schede.Carica un modello di test noto-buono. Sostituire il cavo a nastro con un'unità funzionante verificata. Se il guasto segue il cavo, il problema è il cavo. Se rimane con il tabellone, il tabellone sarà il prossimo. Sostituisci prima il componente meno costoso e più accessibile.
Passaggio 5 - Controllare il protocollo di comunicazione.Uno schermo bianco o un output confuso dopo uno scambio di scheda è quasi sempre un errore di configurazione. Verificare la velocità di trasmissione (UART), la modalità SPI (CPOL/CPHA) o l'indirizzo I2C rispetto alla scheda tecnica. Questo passaggio rileva una quota sproporzionata di difettiambienti di visualizzazione dei chioschidove i moduli vengono sostituiti sul campo, spesso a partire da una documentazione incompleta.
Passaggio 6 - Replicare le condizioni del campo in panchina.Un display che funziona in laboratorio ma non riesce a distribuirsi ha quasi sempre una causa principale di origine termica o di vibrazione. Un connettore marginale a 22 gradi può aprirsi completamente a 55 gradi. Applicare calore controllato durante i test al banco - un guasto che appare al di sopra di una certa temperatura identifica direttamente l'espansione termica come il meccanismo.
Riparare o sostituire? Un quadro decisionale
La riparazione ha senso quandoil guasto è localizzato in un singolo componente sostituibile - un cavo, un array di retroilluminazione, un aggiornamento del firmware - il modulo fa parte di un sistema in cui la fornitura di una sostituzione comporta tempi di inattività o riprogettazione significativi e il costo di riparazione è chiaramente inferiore a quello di una nuova unità.
La sostituzione ha più senso quandocompaiono più sintomi contemporaneamente. La scarsa retroilluminazione, l'usura del connettore e l'immagine fantasma che appaiono insieme sono un indicatore affidabile della fine della vita utile, non un singolo guasto risolvibile. La sostituzione ha senso anche quando un modulo attuale offre specifiche migliori - luminosità più elevata, temperatura operativa più ampia, migliore protezione dall'ingresso - che ridurrebbero gli oneri di manutenzione futuri.
Prima di intraprendere uno dei due percorsi, risolvi queste cinque domande:
- Si tratta del primo guasto dell'unità o si è già verificato un guasto in passato?
- Il guasto è limitato a un singolo componente sostituibile?
- Il costo totale di riparazione - parti, manodopera e tempi di inattività - rimane nettamente inferiore al costo di sostituzione?
- L'unità riparata durerà realisticamente per tutta la restante esigenza di servizio del sistema?
- L'attuale sostituto offre specifiche significativamente migliori per questa applicazione?
Se tre o più risposte sono a favore della sostituzione, generalmente questo è il percorso più chiaro. Sfoglia l'interogamma di prodottiOparlare con uno specialistasull'approvvigionamento. Per contesti di vendita al dettaglio e segnaletica,configurazioni LCD personalizzate per la segnaletica al dettagliospesso offrono risultati economici a lungo termine-migliori rispetto a uno scambio diretto-per-come.
Manutenzione preventiva
- Controlli ambientali:Distribuisci entro l'intervallo di temperatura e umidità nominali del modulo, utilizzando le condizioni-peggiori per la pianificazione. Negli ambienti ad alta-umidità, gli involucri sigillati con classificazione IP verificata sono un requisito, non una precauzione.
- Gestione energetica:Utilizzare forniture regolamentate con protezione da sovratensione hardware. Evita di far funzionare continuamente la retroilluminazione alla massima luminosità - il controllo adattivo della luminosità riduce l'usura dei LED senza alcun impatto visibile sull'usabilità.
- Ispezioni programmate:Ogni mese - controlla la sede del connettore e cerca la formazione di condensa. Ogni trimestre - esegue un modello di test diagnostico e verifica la tensione di alimentazione sotto carico. Ogni anno - controlla l'ondulazione dell'alimentazione e ispeziona gli strati ottici per verificare la delaminazione o l'invecchiamento del polarizzatore.

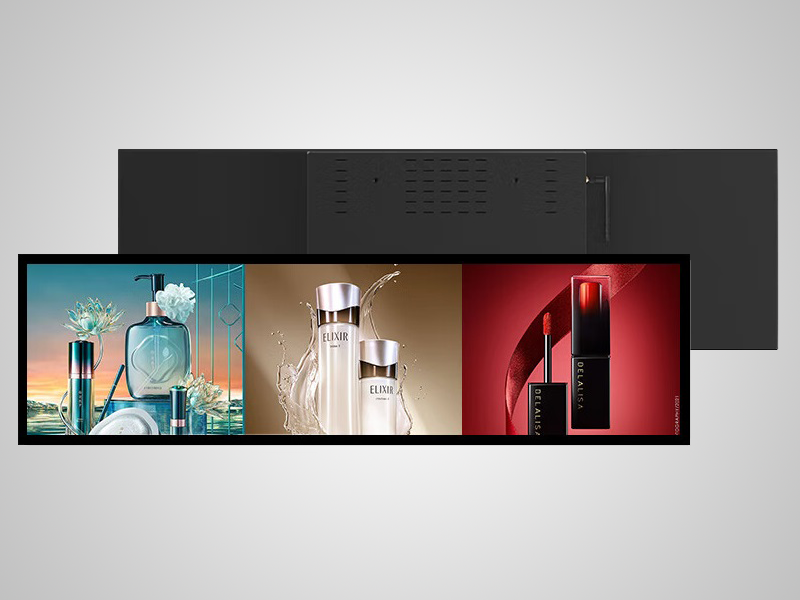

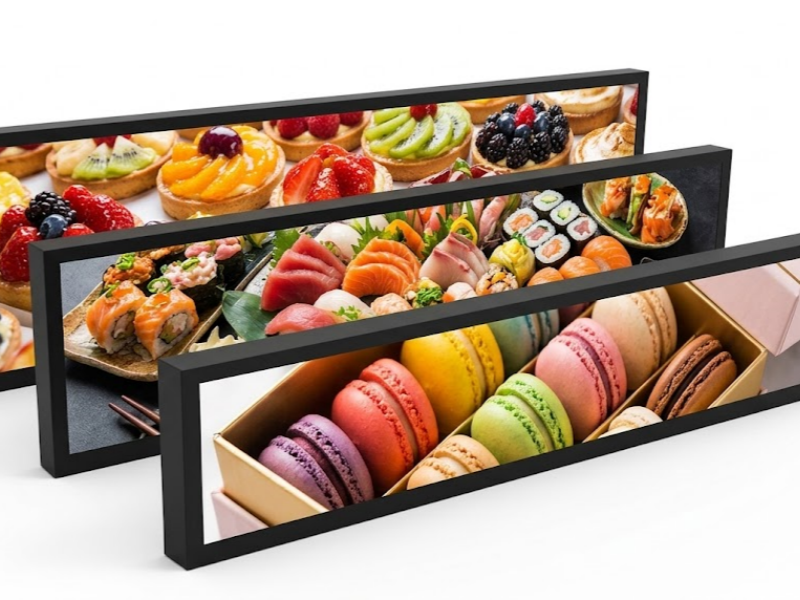

Perterminale self-servizioimplementazioni eseguite continuamente in ambienti ad alto-traffico, il controllo trimestrale è la singola attività di manutenzione-con il valore più elevato.Schermi LCD allungati utilizzati negli ambienti dei supermercatiaffrontare un'esposizione specifica all'umidità e ai prodotti chimici per la pulizia che i programmi di manutenzione standard potrebbero non affrontare completamente.
Domande frequenti
Il mio display LCD mostra uno schermo bianco - il pannello è rotto?
Non necessariamente. Uno schermo bianco è più spesso un errore di comunicazione o inizializzazione che un danno fisico. Verifica la configurazione del protocollo - velocità di trasmissione, modalità SPI o indirizzo I2C - rispetto alla scheda tecnica del modulo. Ciò è particolarmente rilevante dopo un aggiornamento del firmware o uno scambio di scheda in cui le impostazioni potrebbero non essere state trasferite correttamente.
Come faccio a sapere se la retroilluminazione o il pannello LCD sono guasti?
Puntare una torcia sulla superficie dello schermo in un angolo in una stanza buia. Se riesci a vedere un'immagine sbiadita, il pannello sta producendo l'output correttamente e solo la retroilluminazione è guasta. Nessuna immagine sotto una torcia significa che il guasto è nel pannello, nella scheda driver o nel percorso del segnale tra di loro.
È possibile risolvere uno sfarfallio del display senza sostituire il modulo?
Nella maggior parte dei casi sì. Lo sfarfallio è comunemente causato da un cavo a nastro allentato, da un giunto di saldatura marginale o da un'eccessiva ondulazione dell'alimentazione. Il riposizionamento dei connettori e la verifica della stabilità della tensione di alimentazione sotto carico risolvono la maggior parte dei reclami relativi allo sfarfallio prima che sia necessaria la sostituzione di qualsiasi componente.
È sicuro accendere un display che è stato esposto all'umidità?
No. Lasciare asciugare completamente il modulo in un ambiente-con bassa umidità prima di collegarlo all'alimentazione. L'accensione di un display bagnato comporta il rischio di corrosione degli elettrodi e cortocircuiti che possono danneggiare permanentemente il pannello.
Perché il mio display funziona in panchina ma fallisce sul campo?
I guasti intermittenti di solo campo- sono quasi sempre causati dall'espansione termica alla temperatura di esercizio, dall'intermittenza del connettore indotta dalle vibrazioni-o dalla condensa durante l'avvio. Replica l'ambiente di distribuzione effettivo - temperatura, vibrazione, umidità - durante i test al banco. Per indicazioni sulla selezione dell'hardware in grado di gestire condizioni impegnative in modo più coerente,questa panoramica delle-opzioni display LCD ad alte prestazionicopre le differenze nelle specifiche che contano di più.
Conclusione
I guasti del modulo LCD sono leggibili una volta che si sa cosa cercare. Un pannello scuro, uno schermo tremolante, un output confuso - si associano a un elenco gestibile di probabili cause e un processo diagnostico strutturato trova il guasto effettivo più velocemente della sostituzione casuale dei componenti. Lo stesso processo ti dice anche chiaramente quando la riparazione ha terminato il suo corso e la sostituzione è la risposta giusta.
