Il peso uccide più progetti rispetto al budget.
Gli schermi trasparenti pesano3-12 kg/m²e correre qua e là10 mm di spessore. Gli schermi tradizionali con armadietti pesano30-50 kg/mqe misurareProfondità 50-150 mm. Un edificio storico con finestre originali spesso non può sostenere il peso tradizionale dei LED senza rinforzi in acciaio che distruggerebbero i siti storici. Gli schermi trasparenti si montano direttamente sulle superfici di vetro interne senza lavori strutturali. L'installazione richiede giorni anziché mesi.
Una catena di negozi con 500 vetrine ha installato schermi trasparenti su tutta la rete senza toccare le strutture degli edifici. Tentare lo stesso con gli schermi tradizionali richiederebbe un'ingegneria strutturale personalizzata in ogni luogo-un ambito di progetto che uccide la maggior parte delle proposte prima che raggiungano l'approvazione finale del budget.
Ciò che stiamo effettivamente confrontando
Per decenni, i tradizionali schermi LED sono stati ovunque-tabelloni segnapunti degli stadi e segnaletica per i negozi. Hanno funzionato bene: colori brillanti, accurati, affidabili. Ma presentavano un compromesso che nessuno poteva aggirare: ogni schermo era fondamentalmente un muro. Luce bloccata, vista bloccata, spazio occupato.
Il LED trasparente ribalta questa equazione. Categoria di prodotto completamente diversa.

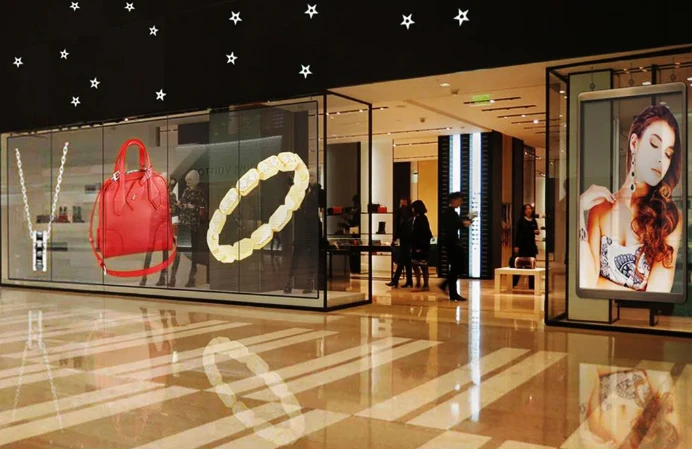

L'applicazione al dettaglio è ciò che sta guidando la maggior parte della crescita in questo momento. Le vetrine dei negozi sono sempre state un immobile privilegiato. Vuoi mostrare prodotti ed eseguire promozioni contemporaneamente. Il LED tradizionale impone una scelta-schermo o finestra. Il LED trasparente rimuove completamente questa scelta. I clienti vedono contenuti promozionali e merce allo stesso tempo. Le sedi di punta di Nike e Zara lo hanno capito presto. Questo caso d’uso singolo spiega perché il LED trasparente è passato da curiosità di nicchia a seria considerazione commerciale nel giro di cinque anni.
Come sono costruiti

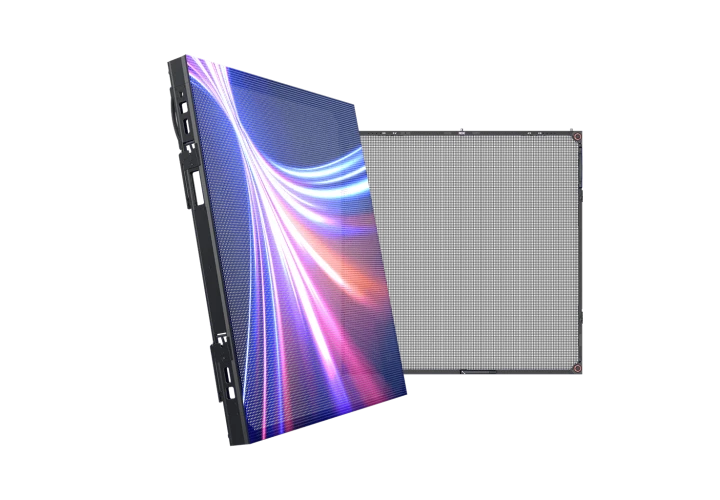

Gli schermi tradizionali danno priorità a una cosa: stipare quanti più pixel possibile in una determinata area. Chip LED-seSMD (dispositivo a montaggio superficiale), COB (Chip on Board), o il più vecchioDIP (doppio pacchetto in-linea)formato-vengono imballati saldamente sui substrati PCB. Una maschera nera o un rivestimento epossidico copre tutto per assorbire la luce ambientale e aumentare il contrasto.
I risultati parlano da soli. I pannelli COB raggiungono i rapporti di contrasto superiori20,000:1. I pixel pitch vanno bene comeP0,6 mmper display 4K e 8K. Le unità esterne spingono10.000 nit.
Ma gli schermi LED tradizionali bloccano il 100% della luce che li attraversa. Sono muri digitali. Ottimo per l'impatto, terribile per tutto ciò in cui è necessario vedere attraverso.
Gli schermi trasparenti iniziano dall'estremità opposta. Invece di massimizzare il numero di pixel, sono progettati per lasciare passare la luce mantenendo una qualità dell'immagine accettabile. Esistono tre approcci principali.Disegni basati su-strisceposiziona i chip LED su strette strisce di alluminio o PCB con degli spazi tra loro-la luce passa attraverso gli spazi vuoti, raggiungendo una trasparenza del 60-90% a seconda della spaziatura.Versioni-basate su filmincorpora i micro-LED in substrati trasparenti ultra-sottili (circa 4 mm di spessore, peso 3-6 kg/m²) che si attaccano direttamente al vetro esistente.Design integrati in vetro-elementi LED inseriti tra doppi strati di vetro, trasformando il vetro architettonico in una superficie espositiva.
Più spazi tra le strisce significano che passa più luce, ma meno pixel per metro quadrato. Ogni schermo trasparente è un compromesso tra queste due cose.

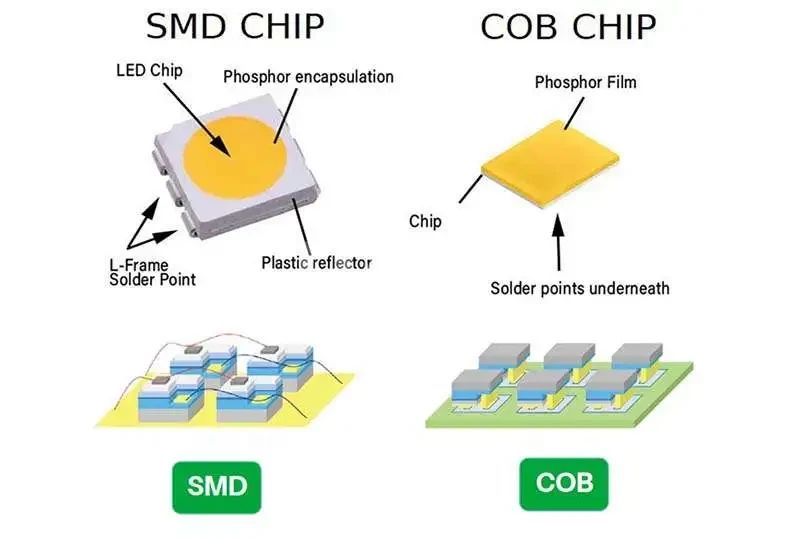

Tipi di imballaggi LED
SMD-Dispositivo a montaggio superficialeesiste da decenni. Chip individuali in piccoli alloggiamenti di plastica, saldati su PCB. La tecnologia è semplice, e questo è proprio il suo vantaggio. Le catene di fornitura sono mature, i tecnici sanno come lavorarci e quando un singolo LED si spegne può essere sostituito senza sostituire l'intero modulo. Questa è la tecnologia LED più collaudata e affidabile: non-all'avanguardia, costantemente funzionale, economicamente-economica da mantenere. Il contrasto si aggira1,200-1,800:1. La maggior parte delle unità dura circa50.000 oreprima che la luminosità diminuisca notevolmente. Per qualsiasi cosa P1.2 o più grossolana, SMD rimane la scelta predefinita per una buona ragione.

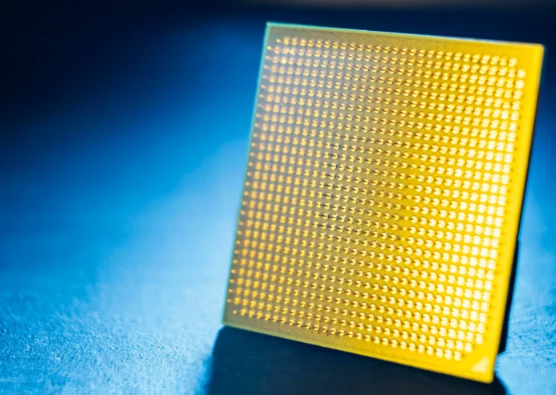

PANNOCCHIAè qui che le cose si fanno interessanti-e costose. Chip on Board salta completamente i singoli alloggiamenti in plastica. Più chip LED vengono montati direttamente sul substrato, quindi ricoperti con un singolo strato di resina. Da qui i vantaggi tecnici si ottengono a cascata: il calore si dissipa circa 3 volte meglio (nessun involucro di plastica intrappola il calore), il contrasto salta oltre20,000:1(quella superficie unificata assorbe la luce ambientale in modo più efficace) e la durata della vita si estende oltre100.000 ore. È l'unica opzione praticabile per tiri ultra-fini inferiori a P1.0. Il compromesso: quando qualcosa si guasta, è necessario sostituire l'intero modulo$ 200-300 per incidente. E il costo iniziale è significativamente più alto. La tecnologia è adatta agli studi di trasmissione e agli ambienti aziendali-di fascia alta. Rappresenta un investimento eccessivo per la hall di un hotel.
Poi c'èGOB-SMD con rivestimento protettivo. Colla a bordo. Stessa tecnologia di base, ma con uno strato di colla ottica che copre la superficie del LED. Ciò fornisce una migliore durata contro il contatto fisico e l'umidità, mantenendo al tempo stesso i costi di riparazione di SMD. Alcuni integratori lo consigliano vivamente per gli ambienti di vendita al dettaglio-ad alto traffico. Altri lo considerano non necessario per la maggior parte delle applicazioni. I risultati variano a seconda dei casi d'uso specifici.
La maggior parte degli schermi trasparenti utilizza un montaggio SMD basato su strisce-modificate o substrati trasparenti specializzati. Alcuni modelli premium utilizzano approcci ibridi trasparenti COB-.
Le specifiche che contano davvero (e quelle che non contano)
Non tutte le specifiche meritano la stessa attenzione.
Trasparenza
La trasparenza varia daDal 50% al 95%su schermi trasparenti a seconda della configurazione. Il tradizionale è allo 0%-è fondamentale per il loro funzionamento. Piazzole dei pixel più grossolane significano più spazi tra le strisce LED e più luce che passa attraverso. Passa a P9.26 e supererai l'80% di trasparenza, ma a quel punto sei adatto solo per la visualizzazione su larga scala--di facciate di edifici viste dall'altra parte della strada.
Risoluzione
La risoluzione è il chiaro vantaggio dei LED tradizionali. Il COB va benissimoP0.4. Gli schermi tradizionali SMD standard toccano il fondoP1.0-P1.2. Gli schermi trasparenti attualmente sono al massimoP2.6. La maggior parte degli integratori AV utilizza un calcolo rapido: dividere il passo dei pixel (in mm) per 0,3 per ottenere la distanza di visione minima confortevole in metri. Quindi uno schermo trasparente P3.9 ha bisogno di circa 13 metri prima che la pixelizzazione scompaia. Uno schermo tradizionale P1.2 appare nitido da soli 4 metri di distanza.
Luminosità
Per uso interno, in genere esce un LED trasparente800-2.500 nit. Gli schermi interni tradizionali funzionano600-1.500 nit-così trasparente ha effettivamente un vantaggio in molte configurazioni. Le vetrine hanno bisogno di più forza: gli schermi trasparenti di solito funzionano4.000-5.500 nit. La luce solare diretta è il luogo in cui la tradizione continua a dominare-si spinge5.000-10.000 nitmentre gli schermi trasparenti dietro il vetro faticano sotto i 6.000 nit.
Contrasto e colore
Il contrasto e il colore-del LED tradizionale dominano qui e questo non cambierà. Il design della maschera nera assorbe la luce ambientale, producendo neri più profondi. La tecnologia COB riporta i rapporti di contrasto-misurati in laboratorio sopra20,000:1. Laddove gli schermi tradizionali sono neri, gli schermi trasparenti mostrano tutto ciò che c'è dietro di loro. Una sala conferenze, un parcheggio, la luce del giorno. Nessuna ingegneria può risolvere questo problema-è inerente al passaggio della luce.
Quello che pagherai effettivamente
Questi sono i prezzi FOB Shenzhen-i costi allo sbarco in Nord America o Europa in genere aggiungono il 15-25%. I prezzi fluttuano; I costi dei chip LED sono diminuiti di circa il 12% tra il primo trimestre e il trimestre3 2024.
LED trasparente
I pannelli di emissione laterale-level{1}}di livello vengono eseguiti$580-950/m². A medio raggio-emissione frontale-emissione-dove si colloca la maggior parte delle installazioni commerciali-si trova$1,100-2,400/m². Il LED con pellicola trasparente va bene$1,150-2,800/m². Display olografici trasparenti push$1,400-3,200/m².
LED tradizionale
SMD per esterni (P4-P10) è il più economico$150-400/m². Funziona con SMD per interni (P1.5-P3).$300-800/m². Colpi-COB con passo fine (P0.9-P1.2).$1,000-2,500/m². Il COB ultra-fine (P0,6 e inferiore) inizia da$3,000+/m².
Installazioneper i LED trasparenti il costo è in genere di $ 200-500/m²: montaggio semplice su vetro esistente. L'installazione LED tradizionale costa $ 500-2.000/m² una volta presi in considerazione i requisiti strutturali. È qui che nel budget si manifesta la differenza di peso menzionata all'inizio.
Costi energetici annualisu un'installazione di 100 m² in funzione 12 ore al giorno: circa $ 3.000-4.500 per trasparente, $ 5.000-7.500 per tradizionale. Gli schermi trasparenti assorbono il 30-40% di energia in meno di chip LED per metro quadrato, raffreddamento passivo invece di ventilazione attiva.
Creazione di contenutiaggiunge un'altra variabile che le persone dimenticano. I display trasparenti necessitano di contenuti progettati per sfondi trasparenti-le aree nere vengono visualizzate come trasparenti.
Realtà di installazione e manutenzione
Gli schermi LED trasparenti si montano direttamente su superfici di vetro tramite adesivi, sistemi magnetici o clip meccaniche. Nessuna struttura in acciaio per la maggior parte delle applicazioni. Cronologia: giorni o settimane.
Gli schermi LED tradizionali necessitano di strutture di supporto dedicate, calcoli del carico di peso, analisi del carico del vento per esterni, permessi di costruzione frequenti. Cronologia: settimane o mesi.
Anche la manutenzione funziona diversamente. Gli schermi trasparenti utilizzano la sostituzione modulare di strisce/pannelli. I componenti sono sufficientemente leggeri per l'assistenza-di un singolo tecnico. Gli schermi SMD tradizionali consentono la sostituzione individuale dei LED, ma necessitano di tecnici qualificati con saldature di precisione-$ 10-15 per intervento. Gli schermi COB tradizionali richiedono la sostituzione a livello di modulo a $200-300+ per intervento di riparazione, anche se i guasti si verificano meno spesso.
Dove ciascuno appartiene
Alcuni progetti rientrano ovviamente in un campo.

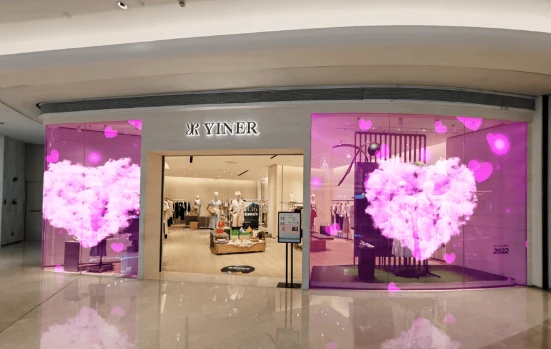

Il LED trasparente vince:Edifici con facciate continue in vetro dove le facciate diventano superfici multimediali mantenendo intatta l'architettura. Atri dei centri commerciali e pareti divisorie in vetro. Sale espositive e musei che sovrappongono contenuti digitali a display fisici. Showroom automobilistici. Sfondi di palcoscenici ed eventi in cui gli artisti appaiono attraverso gli schermi.
Il LED tradizionale vince:Cartelloni pubblicitari per esterni che necessitano della massima luminosità sotto il sole diretto. Lo stadio viene visualizzato a 50+ metri dove il pixel pitch è irrilevante. Studi di trasmissione e sale di controllo in cui la precisione del colore non è-negoziabile. Schermi principali dei concerti che coprono centinaia di metri quadrati. Le informazioni sugli snodi dei trasporti vengono visualizzate dove la trasparenza non aggiunge nulla.
Quale?
C'è del vetro coinvolto che vuoi preservare? La luce naturale è importante per il funzionamento dello spazio? La struttura può sopportare 30-50 kg/m²? Qual è la distanza di visione tipica? Il budget deve tenere conto dell’ingegneria strutturale?
Per la crescente categoria di progetti che coinvolgono l’architettura in vetro e l’illuminazione naturale, il LED trasparente è passato da alternativa interessante a considerazione predefinita. Per tutto il resto-cartelloni pubblicitari per esterni, studi di trasmissione, display da stadio-il LED tradizionale rimane esattamente quello che è sempre stato: comprovato, luminoso, conveniente-e completamente opaco.
